Wibroizolatory Cylindryczne (Walcowe) Typ C
Wibroizolator Cylindryczny Walcowy Typ B - Gwint Wewnętrzny / Gwint Wewnętrzny
Wibroizolatory Cylindryczne wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.
Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).
Wibroizolatory Walcowate standardowo wykonane są w trzech twardościach: 45 ShA, 50 ShA oraz 60 ShA. Na specjalne zamówienie jesteśmy w stanie dostarczyć Amortyzatory o twadości: 35 ShA, 40 ShA, 55 ShA, 65 ShA, 70 ShA, 75 ShA, 80 ShA, 85 ShA, 90 ShA.
Posiadamy w ofercie również komponent spełniający wymagania Normy dotycząca ochrony przeciwpożarowej: EN45545-2
Oferowane przez nas Wibroizolatory są koloru czarnego ale możemy wyprodukować również w kolorze szarym (nie brudzącym, nie pozostawiającym zarysowań).
Dodatkowo jesteśmy w stanie wykonać w części metalowej oznaczenie twardości gumy w skali ShA (pieczęć).
Zastosowanie: Silniki spalinowe oraz elektryczne, Generatory, Kompresory, Mocowania silników, Panele sterujące.

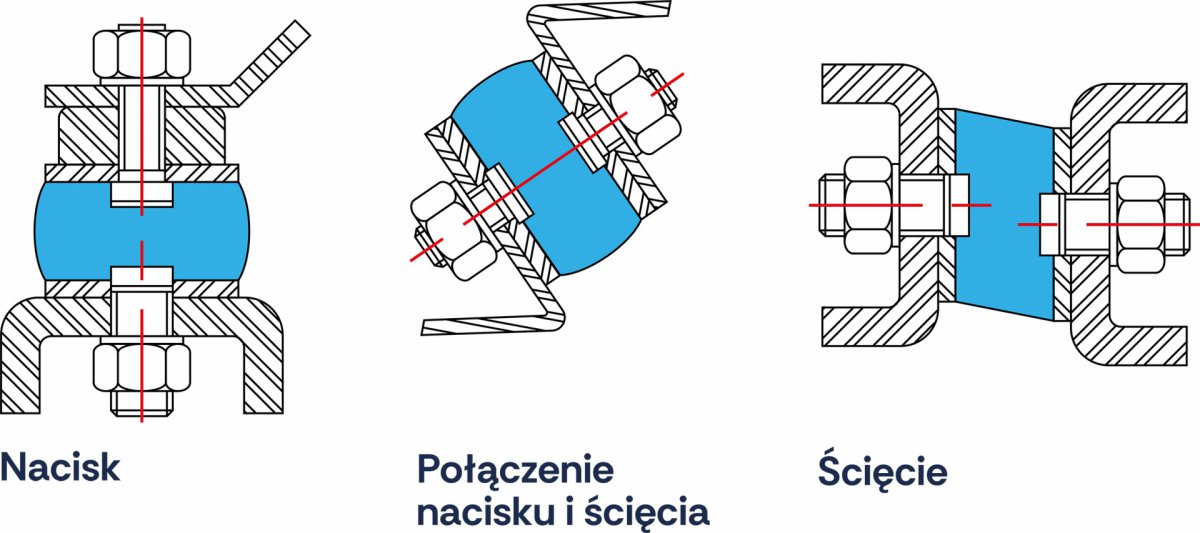

Typy Kompresji - wibroizolatory cylindryczne
Schemat odpowiedniego montażu oraz typy kompresji dla kategorii Wibroizolatory Cylindryczne.
Wibroizolatory Cylindryczne ( Wibroizolatory Gumowo Metalowe ): nigdy nie powinno się powieszać elementów na wibroizolatorach cylindrycznych ( rozciąganie). Wibroizolatory należy stosować w trybie kompresji: nacisk, ścięcie lub kombinacji nacisku i ścięcia.Nigdy nie należy przekraczać maksymalnych obciążeń wskazanych na naszej stronie internetowej. Powyżej znajduje się schemat odpowiedniego montażu oraz typy kompresji dla kategorii Wibroizolatory Cylindryczne.
Porównanie właściwości materiałów z jakich mogą być wyprodukowane wibroizolatory.
|
Właściwości |
Guma Naturalna |
K. etylenowo-propylenowo-dienowy |
Chloropren |
Kauczuk nitrylowo-butadeinowy |
Kauczuk fluorowy (Viton) |
Kauczuk silikonowy |
|
|
Oznaczenie Międzynarodowe |
NR |
EPDM |
CR |
NBR |
FKM |
VMQ |
|
|
Zakres twardości gumy w ShA |
25-95 |
20-95 |
20-90 |
20-95 |
50-90 |
20-90 |
|
|
Właściwości |
Wytrzymałość |
5 |
4 |
4 |
4 |
3 |
2 |
|
Wydłużenie |
5 |
4 |
4 |
4 |
3 |
5 |
|
|
Elastyczność |
5 |
4 |
3 |
3 |
0 |
4 |
|
|
Odporność na zerwania |
5 |
3 |
4 |
3 |
1 |
1 |
|
|
Odporność na ścieranie |
3 |
4 |
4 |
5 |
2 |
1 |
|
|
Odkształcenia Trwałe |
Przy maks. temp. roboczej |
3 |
1 |
2 |
3 |
0 |
0 |
|
W temp. pokojowej |
1 |
0 |
2 |
1 |
1 |
0 |
|
|
Odporność termiczna |
Min. Ciągła temp. pracy |
-50 |
-50 |
-40 |
-45 |
-30 |
-50 |
|
Maks. Ciągła temp. pracy |
80 |
130 |
100 |
110 |
220 |
210 |
|
|
Odporność |
Benzyna |
0 |
0 |
1 |
3 |
5 |
1 |
|
Olej mineralny w temp. 100 °C |
0 |
0 |
3 |
5 |
5 |
3 |
|
|
Wodny roztwór kwasów nieorganicznych o pH<7 |
1 |
5 |
3 |
3 |
5 |
3 |
|
|
Wodny roztwór zasad nieorganicznych o pH>7 |
2 |
5 |
3 |
2 |
5 |
1 |
|
|
Woda o temperaturze 100 °C |
2 |
5 |
3 |
3 |
5 |
3 |
|
|
Ozon i warunki atmosferyczne |
2 |
5 |
5 |
1 |
5 |
5 |
|
Wibroizolator Cylindryczny Typ C (średnica 6 mm): M3, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 8 mm): M3, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 9 mm): M4, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 10 mm): M4, Twardość: 45, 60 (ShA), Materiał: NR, CR, NBR, EPDM, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 11 mm): M4, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 12 mm): M4, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 13 mm): M4, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 15 mm): M4, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 16 mm): M4, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 18 mm): M6, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 19 mm): M6, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 20 mm): M5, M6, Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 25 mm): M6, Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 26 mm): M6, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 30 mm): M6, M8, M10 Twardość: 45, 55, 60 (ShA), Materiał: NR, CR, VMQ Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 33 mm oraz 35 mm): M6, M8 Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 45 mm): M8, Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 50 mm): M10 Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 55 mm): M8, M10 Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 60 mm): M10, M12 Twardość: 45, 55, 60 (ShA), Materiał: NR, NBR Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 65 mm): M10, M16 Twardość: 45, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 70 mm): M10, M12 Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
Wibroizolator Cylindryczny Typ C (średnica 75 mm): M10, M12 Twardość: 45, 55, 60 (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
