Wibroizolatory (Odbojniki) Paraboliczne
Odbojniki Paraboliczne zostały zaprojektowane w celu pochłaniania energii uderzeniowej. Odbojniki tego typu podczas uderzenia ulegają deformacji co pozwala na pochłanianie dużej ilości energii. Odbojniki Paraboliczne są dedykowane do tłumienia obiektów o wysokiej dynamice i masie. Alternatywnie ten produkt może być wykorzystany jako stopki do maszyn. Odbojniki Paraboliczne wykonane są standardowo z Gumy NR która posiada duża odporność na odkształcenia i przeciążenia.
Posiadamy w ofercie dwa typy wibroizolatorów (odbojników) Parabolicznych:
Wibroizolatory Paraboliczne wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.
Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).
Posiadamy w ofercie również komponent spełniający wymagania Normy dotycząca ochrony przeciwpożarowej: EN45545-2
Wibroizolatory Paraboliczne standardowo wykonane są w trzech twardościach: 45 ShA, 50 ShA oraz 60 ShA.
Cechy
- Zakres temperatury pracy: od -40 °C do +80 °C
- Materiał: Kauczuk Naturalny NR
Zastosowanie
- Odbojniki
Porównanie właściwości materiałów z jakich mogą być wyprodukowane wibroizolatory.
Właściwości |
Guma Naturalna |
K. etylenowo-propylenowo-dienowy |
Chloropren |
Kauczuk nitrylowo-butadeinowy |
Kauczuk fluorowy (Viton) |
Kauczuk silikonowy |
|
Oznaczenie Międzynarodowe |
NR |
EPDM |
CR |
NBR |
FKM |
VMQ |
|
Zakres twardości gumy w ShA |
25-95 |
20-95 |
20-90 |
20-95 |
50-90 |
20-90 |
|
Właściwości |
Wytrzymałość |
5 |
4 |
4 |
4 |
3 |
2 |
Wydłużenie |
5 |
4 |
4 |
4 |
3 |
5 |
|
Elastyczność |
5 |
4 |
3 |
3 |
0 |
4 |
|
Odporność na zerwania |
5 |
3 |
4 |
3 |
1 |
1 |
|
Odporność na ścieranie |
3 |
4 |
4 |
5 |
2 |
1 |
|
Odkształcenia Trwałe |
Przy maks. temp. roboczej |
3 |
1 |
2 |
3 |
0 |
0 |
W temp. pokojowej |
1 |
0 |
2 |
1 |
1 |
0 |
|
Odporność termiczna |
Min. Ciągła temp. pracy |
-50 |
-50 |
-40 |
-45 |
-30 |
-50 |
Maks. Ciągła temp. pracy |
80 |
130 |
100 |
110 |
220 |
210 |
|
Odporność |
Benzyna |
0 |
0 |
1 |
3 |
5 |
1 |
Olej mineralny w temp. 100 °C |
0 |
0 |
3 |
5 |
5 |
3 |
|
Wodny roztwór kwasów nieorganicznych o pH<7 |
1 |
5 |
3 |
3 |
5 |
3 |
|
Wodny roztwór zasad nieorganicznych o pH>7 |
2 |
5 |
3 |
2 |
5 |
1 |
|
Woda o temperaturze 100 °C |
2 |
5 |
3 |
3 |
5 |
3 |
|
Ozon i warunki atmosferyczne |
2 |
5 |
5 |
1 |
5 |
5 |
Faq
- Odbojniki pochłaniają siły uderzeniowe
- Redukują hałas podczas uderzenia co wpływa korzystnie na środowisko pracy.
- Zapewniają uszkodzeniom sprzętu.
- Sprzęt budowlany
- Maszyny Przemysłowe
- Maszyny i Urządzenia Rolnicze
- Windy
- Pojazdy użytkowe
- Odbojniki montuje się za pomocą nakrętek lub śrub w zależności od modelu.
- Metalowa płytka musi się stykać z elementem konstrukcyjnym całą powierzchnią
- Element uderzający w odbojnik musi posiadać płaską powierzchnię.
- Odbojnik powinien być wypośrodkowany w stosunku do elementu który uderza w odbojnik.
- Odbojnik należy mocno dokręcić aby się nie obracał.

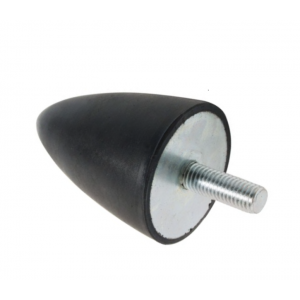

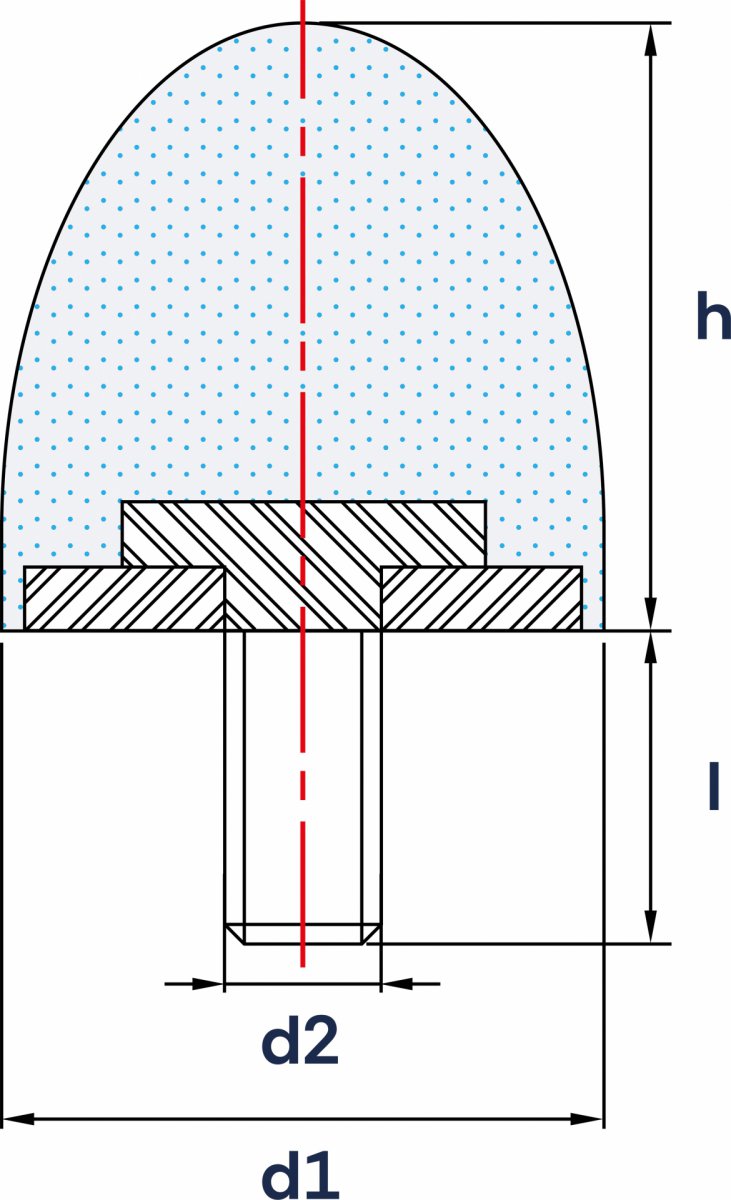

Wibroizolator (Odbojnik) Paraboliczny Typ PA-D (średnica od 10 do 118 mm): M5, M6, M8, M10, M12, M16 Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon VMQ, Część metalowa: Stal ocynkowana lub Stal nierdzewna A2 lub A4.
Kod produktu | d1 (mm) | h (mm) | d2 | l (mm) |
Cena brutto
|
Dostępność
|
Ilość | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
PA-D1010-M5X12-45 | 10 | 10 | M5 | 12 |
|
Wysyłka w ciągu 24 h | ||||||
PA-D1010-M5X12-60 | 10 | 10 | M5 | 12 |
|
Wysyłka w ciągu 24 h | ||||||
PA-D2015-M6X18-45 | 20 | 15 | M6 | 18 |
|
Wysyłka w ciągu 24 h | ||||||
PA-D2015-M6X18-60 | 20 | 15 | M6 | 18 |
|
Wysyłka w ciągu 24 h | ||||||
PA-D2024-M6X18-45 | 20 | 24 | M6 | 18 |
|
8 tygodni | ||||||
PA-D2024-M6X18-55 | 20 | 24 | M6 | 18 |
|
Wysyłka w ciągu 24 h | ||||||
PA-D2024-M6X18-60 | 20 | 24 | M6 | 18 |
|
Wysyłka w ciągu 24 h | ||||||
PA-D2520-M6X18-60 | 25 | 20 | M6 | 18 |
|
Wysyłka w ciągu 24 h | ||||||
PA-D2520-M6X18-60-NBR | 25 | 20 | M6 | 18 |
|
Wysyłka w ciągu 24 h | ||||||
PA-D2520M6X18-45 | 25 | 20 | M6 | 18 |
|
Wysyłka w ciągu 24 h |

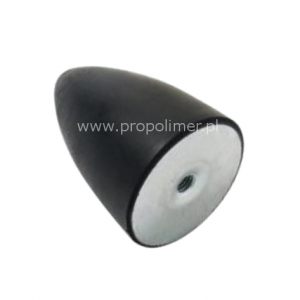

Wibroizolator (Odbojnik) Paraboliczny Typ PA-E (średnica od 10 do 118 mm): M5, M6, M8, M10, M12, M16 Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon VMQ, Część metalowa: Stal ocynkowana lub Stal nierdzewna A2 lub A4.
Kod produktu | d1 (mm) | h (mm) | d2 |
Cena brutto
|
Dostępność
|
Ilość | |||||
---|---|---|---|---|---|---|---|---|---|---|---|
PA-E1010-M5-45 | 10 | 10 | M5 |
|
8 tygodni | ||||||
PA-E1010-M5-60 | 10 | 10 | M5 |
|
Wysyłka w ciągu 24 h | ||||||
PA-E2015-M6-45 | 20 | 15 | M6 |
|
8 tygodni | ||||||
PA-E2015-M6-60 | 20 | 15 | M6 |
|
Wysyłka w ciągu 24 h | ||||||
PA-E2024-M6-45 | 20 | 24 | M6 |
|
8 tygodni | ||||||
PA-E2024-M6-60 | 20 | 24 | M6 |
|
Wysyłka w ciągu 24 h | ||||||
PA-E2520-M6-45 | 25 | 20 | M6 |
|
8 tygodni | ||||||
PA-E2520-M6-60 | 25 | 20 | M6 |
|
Wysyłka w ciągu 24 h | ||||||
PA-E3030-M8-45 | 30 | 30 | M8 |
|
8 tygodni | ||||||
PA-E3030-M8-60 | 30 | 30 | M8 |
|
Wysyłka w ciągu 24 h |
