Wibroizolatory (Odbojniki) Stożkowe Ścięte
Odbojniki Stożkowe ścięte używane są do absorpcji wstrząsów. Unikalny kształt pozwala uzyskać sztywność pod obciążeniem, doskonale pochłania uderzenia i wstrząsy. Odbojniki Stożkowe Ścięte są bardziej wytrzymałe od odbojników cylindrycznych oraz radykalnie zmniejszają hałas przy uderzeniu obiektu w odbojnik.
Posiadamy w ofercie dwa typy wibroizolatorów (odbojników) Stożkowych Ściętych:
Wibroizolatory Stożkowe Ścięte wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.
Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).
Posiadamy w ofercie również komponent spełniający wymagania Normy dotycząca ochrony przeciwpożarowej: EN45545-2
Wibroizolatory Stożkowe Ścięte standardowo wykonane są w trzech twardościach: 45 ShA, 50 ShA oraz 60 ShA.
Porównanie właściwości materiałów z jakich mogą być wyprodukowane wibroizolatory.
|
Właściwości |
Guma Naturalna |
K. etylenowo-propylenowo-dienowy |
Chloropren |
Kauczuk nitrylowo-butadeinowy |
Kauczuk fluorowy (Viton) |
Kauczuk silikonowy |
|
|
Oznaczenie Międzynarodowe |
NR |
EPDM |
CR |
NBR |
FKM |
VMQ |
|
|
Zakres twardości gumy w ShA |
25-95 |
20-95 |
20-90 |
20-95 |
50-90 |
20-90 |
|
|
Właściwości |
Wytrzymałość |
5 |
4 |
4 |
4 |
3 |
2 |
|
Wydłużenie |
5 |
4 |
4 |
4 |
3 |
5 |
|
|
Elastyczność |
5 |
4 |
3 |
3 |
0 |
4 |
|
|
Odporność na zerwania |
5 |
3 |
4 |
3 |
1 |
1 |
|
|
Odporność na ścieranie |
3 |
4 |
4 |
5 |
2 |
1 |
|
|
Odkształcenia Trwałe |
Przy maks. temp. roboczej |
3 |
1 |
2 |
3 |
0 |
0 |
|
W temp. pokojowej |
1 |
0 |
2 |
1 |
1 |
0 |
|
|
Odporność termiczna |
Min. Ciągła temp. pracy |
-50 |
-50 |
-40 |
-45 |
-30 |
-50 |
|
Maks. Ciągła temp. pracy |
80 |
130 |
100 |
110 |
220 |
210 |
|
|
Odporność |
Benzyna |
0 |
0 |
1 |
3 |
5 |
1 |
|
Olej mineralny w temp. 100 °C |
0 |
0 |
3 |
5 |
5 |
3 |
|
|
Wodny roztwór kwasów nieorganicznych o pH<7 |
1 |
5 |
3 |
3 |
5 |
3 |
|
|
Wodny roztwór zasad nieorganicznych o pH>7 |
2 |
5 |
3 |
2 |
5 |
1 |
|
|
Woda o temperaturze 100 °C |
2 |
5 |
3 |
3 |
5 |
3 |
|
|
Ozon i warunki atmosferyczne |
2 |
5 |
5 |
1 |
5 |
5 |
|
Faq
- Skuteczne tłumienie obciążeń udarowych i uderzeniowych
- Łatwa instalacja
- Odbojniki szczególnie stosuje się jako sprężyste ograniczniki.
- Zderzaki
- Odbojniki Paraboliczne są dedykowane do tłumienia obiektów o wysokiej dynamice i masie.
- Odbojniki Stożkowe są znacznie bardziej wytrzymałe od odbojników cylindrycznych oraz radykalnie zmniejszają hałas przy uderzeniu obiektu w odbojnik.
- Odbojniki składają się: płytki metalowej z gwintem wewnętrznym lub wewnętrznym oraz z części gumowej z powierzchnią czołową (zderzeniową)
- Odbojniki montuje się za pomocą nakrętek lub śrub w zależności od modelu.
- Metalowa płytka musi się stykać z elementem konstrukcyjnym całą powierzchnią
- Element uderzający w odbojnik musi posiadać płaską powierzchnię.
- Odbojnik powinien być wypośrodkowany w stosunku do elementu który uderza w odbojnik.
- Odbojnik należy mocno dokręcić aby się nie obracał.

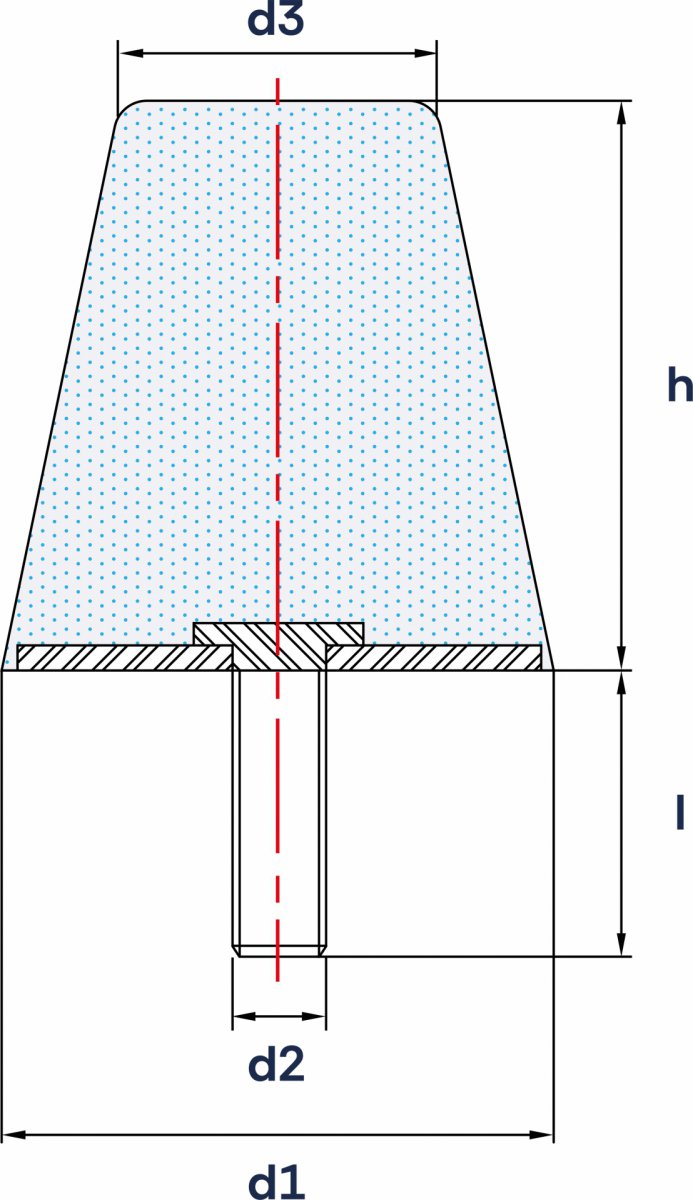

Wibroizolator (Odbojnik) Stożkowy Ścięty Typ SSD (średnica od 15 do 125 mm): M5, M6, M8, M10, M12, M16 Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon VMQ, Część metalowa: Stal ocynkowana lub Stal nierdzewna A2 lub A4.
| Kod produktu | d1 (mm) | h (mm) | d2 | l (mm) | d3 (mm) |
Cena brutto
|
Dostępność
|
Ilość | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SS-D1509M5X12-45 | 15 | 9 | M5 | 12 |
|
Wysyłka w ciągu 24 h | |||||||
| SS-D1509M5X12-60 | 15 | 9 | M5 | 12 |
|
Wysyłka w ciągu 24 h | |||||||
| SS-D1512M5X12-45 | 15 | 12 | M5 | 12 | 11 |
|
8 tygodni | ||||||
| SS-D1512M5X12-60 | 15 | 12 | M5 | 12 | 11 |
|
Wysyłka w ciągu 24 h | ||||||
| SS-D2014M6X18-45 | 20 | 14 | M6 | 18 | 15 |
|
8 tygodni | ||||||
| SS-D2014M6X18-60 | 20 | 14 | M6 | 18 | 15 |
|
Wysyłka w ciągu 24 h | ||||||
| SS-D2016M6X18-45 | 20 | 16 | M6 | 18 |
|
8 tygodni | |||||||
| SS-D2016M6X18-60 | 20 | 16 | M6 | 18 |
|
Wysyłka w ciągu 24 h | |||||||
| SS-D2017M6X18-45 | 20 | 17 | M6 | 18 | 10 |
|
8 tygodni | ||||||
| SS-D2017M6X18-60 | 20 | 17 | M6 | 18 | 10 |
|
Wysyłka w ciągu 24 h | ||||||
Wibroizolator (Odbojnik) Stożkowy Ścięty Typ SSD (średnica od 15 do 125 mm): M5, M6, M8, M10, M12, M16 Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon VMQ, Część metalowa: Stal ocynkowana lub Stal nierdzewna A2 lub A4.
| Kod produktu | d1 (mm) | h (mm) | d2 | d3 |
Cena brutto
|
Dostępność
|
Ilość | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SS-E1509M5-45 | 15 | 9 | M5 |
|
8 tygodni | |||||||
| SS-E1509M5-60 | 15 | 9 | M5 |
|
Wysyłka w ciągu 24 h | |||||||
| SS-E1512M5-45 | 15 | 12 | M5 | 11 |
|
8 tygodni | ||||||
| SS-E1512M5-60 | 15 | 12 | M5 | 11 |
|
Wysyłka w ciągu 24 h | ||||||
| SS-E2014M6-45 | 20 | 14 | M6 | 15 |
|
8 tygodni | ||||||
| SS-E2014M6-60 | 20 | 14 | M6 | 15 |
|
Wysyłka w ciągu 24 h | ||||||
| SS-E2016M6-45 | 20 | 16 | M6 |
|
8 tygodni | |||||||
| SS-E2016M6-60 | 20 | 16 | M6 |
|
Wysyłka w ciągu 24 h | |||||||
| SS-E2017M6-45 | 20 | 17 | M6 | 10 |
|
8 tygodni | ||||||
| SS-E2017M6-60 | 20 | 17 | M6 | 10 |
|
Wysyłka w ciągu 24 h | ||||||
