Wibroizolatory (Odbojniki) Stożkowe

Odbojniki Stożkowe mają idealny kształt po pochłaniania wstrząsów. Odbojniki zostały zaprojektowane tak że odkształcają się pod wpływem siły uderzeniowej. Kształt odbojnika stożkowego zapewnia progresywny współczynnik sztywności i dostosowuje się do uderzeń o różnym natężeniu. Odbojnik stożkowy zapewnia doskonałą ochronę maszyn poprzez zdolność pochłaniana sił uderzeniowych.

Posiadamy w ofercie dwa typy wibroizolatorów (odbojników) Stożkowych:

Odbojniki Stożkowe doskonale pochłaniają uderzenia i wstrząsy.

Wibroizolatory Stożkowe wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.

Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).

Posiadamy w ofercie również komponent spełniający wymagania Normy dotycząca ochrony przeciwpożarowej: EN45545-2

Wibroizolatory Taliowane standardowo wykonane są w trzech twardościach: 45 ShA, 50 ShA oraz 60 ShA.

Porównanie właściwości materiałów z jakich mogą być wyprodukowane wibroizolatory.

Jakie są właściwości gumy z jakich mogą być wykonane wibroizolaory?

Właściwości Wulkanizowanej Gumy		Guma Naturalna	K. etylenowo-propylenowo-dienowy	Chloropren	Kauczuk nitrylowo-butadeinowy	Kauczuk fluorowy (Viton)	Kauczuk silikonowy
Oznaczenie Międzynarodowe Komponentu		NR	EPDM	CR	NBR	FKM	VMQ
Zakres twardości gumy w ShA		25-95	20-95	20-90	20-95	50-90	20-90
Właściwości w temperaturze pokojowej	Wytrzymałość na rozciąganie	5	4	4	4	3	2
	Wydłużenie	5	4	4	4	3	5
	Elastyczność	5	4	3	3	0	4
	Odporność na zerwania	5	3	4	3	1	1
	Odporność na ścieranie	3	4	4	5	2	1
Odkształcenia Trwałe	Przy maks. temp. roboczej	3	1	2	3	0	0
Odkształcenia Trwałe	W temp. pokojowej	1	0	2	1	1	0
Odporność termiczna	Min. Ciągła temp. pracy	-50	-50	-40	-45	-30	-50
Odporność termiczna	Maks. Ciągła temp. pracy	80	130	100	110	220	210
Odporność	Benzyna	0	0	1	3	5	1
	Olej mineralny w temp. 100 °C	0	0	3	5	5	3
	Wodny roztwór kwasów nieorganicznych o pH<7	1	5	3	3	5	3
	Wodny roztwór zasad nieorganicznych o pH>7	2	5	3	2	5	1
	Woda o temperaturze 100 °C	2	5	3	3	5	3
	Ozon i warunki atmosferyczne	2	5	5	1	5	5

0- Nieodpowiedni

5- Doskonały

Faq

Jakie jest zastosowanie odbojników stożkowych?

Odboje
Maszyny przemysłowe
Maszyny Budowlane i rolnicze
Zawieszenia w pojazdach

Jaka jest zaleta odbojnika stożkowego?

Kształt odbojnika stożkowego zapewnia progresywny współczynnik sztywności i dostosowuje się do uderzeń o różnym natężeniu.

Jak prawidłowo zamontować odbojnik stożkowy?

Odbojniki montuje się za pomocą nakrętek lub śrub w zależności od modelu.
Metalowa płytka musi się stykać z elementem konstrukcyjnym całą powierzchnią
Element uderzający w odbojnik musi posiadać płaską powierzchnię.
Odbojnik powinien być wypośrodkowany w stosunku do elementu który uderza w odbojnik.
Odbojnik należy mocno dokręcić aby się nie obracał.

Wibroizolatory Stożkowe

Znaleziono 2 wyników

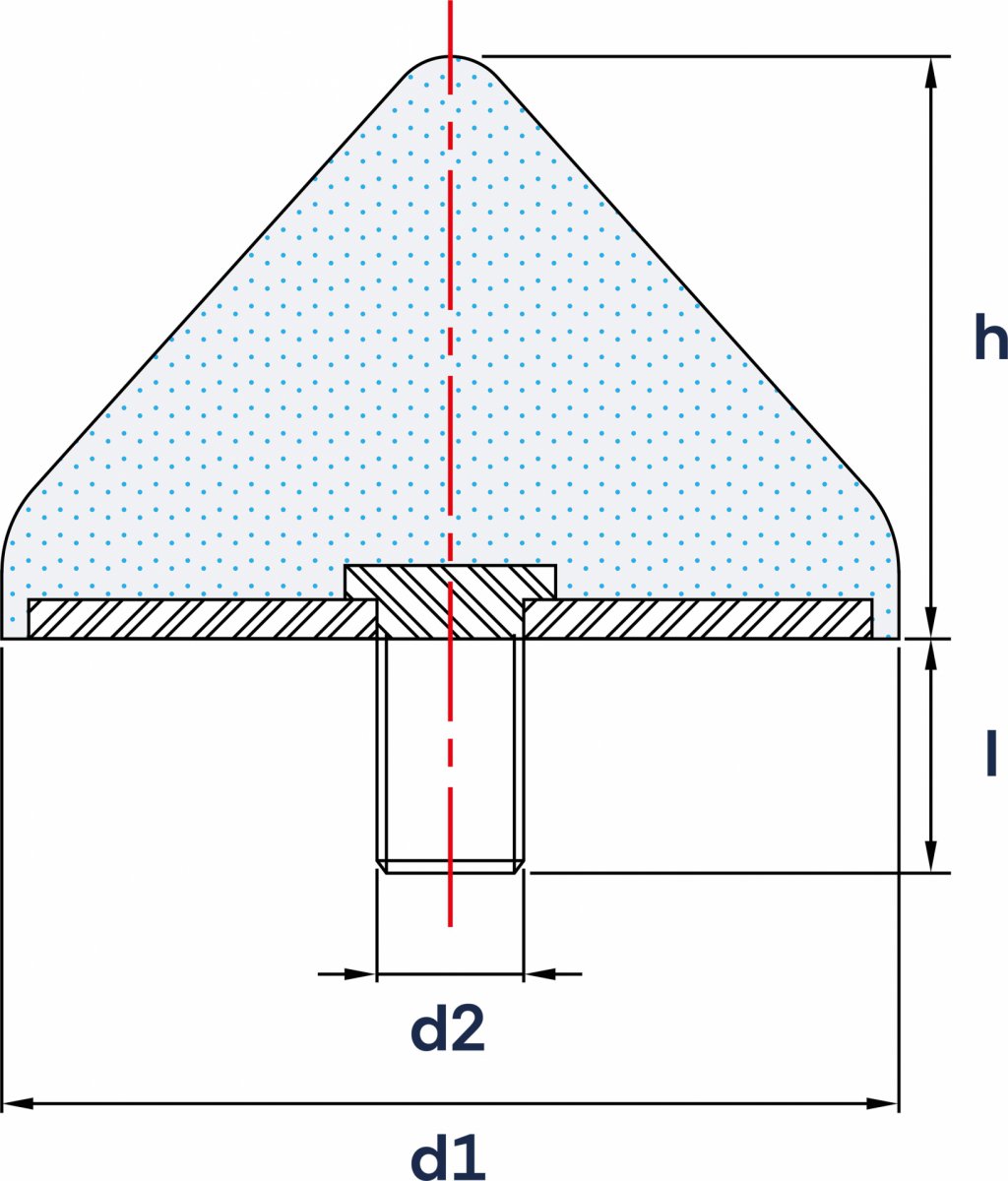

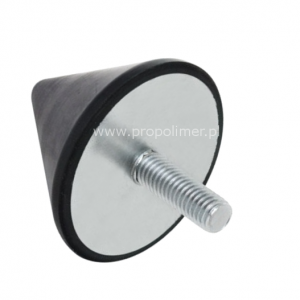

Wibroizolatory Stożkowe Typu S-D

Wibroizolator (Odbojnik) Stożkowy Typ SD (średnica od 20 do 85 mm): M6, M8, M10, M12, Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon VMQ, Część metalowa: Stal ocynkowana lub Stal nierdzewna A2 lub A4.

Kod produktu

d1 (mm)

h (mm)

l (mm)

Cena brutto

21+

51+

Dostępność

Ilość

S-D2020M6X18-45

8.00 zł

7.76 zł

7.52 zł

8 tygodni

S-D2020M6X18-60

6.55 zł

6.35 zł

6.16 zł

Wysyłka w ciągu 24 h

S-D2417M6X18-45

12.00 zł

11.64 zł

11.28 zł

8 tygodni

S-D2417M6X18-60

7.20 zł

6.98 zł

6.77 zł

Wysyłka w ciągu 24 h

S-D2516M8X25-45

12.70 zł

12.32 zł

11.94 zł

8 tygodni

S-D2516M8X25-60

7.50 zł

7.28 zł

7.05 zł

Wysyłka w ciągu 24 h

S-D2518M8X25-45

12.90 zł

12.51 zł

12.13 zł

8 tygodni

S-D2518M8X25-60

7.70 zł

7.47 zł

7.24 zł

Wysyłka w ciągu 24 h

S-D3517M8X25-45

13.40 zł

13.00 zł

12.60 zł

8 tygodni

S-D3517M8X25-60

8.20 zł

7.95 zł

7.71 zł

Wysyłka w ciągu 24 h

Wibroizolatory Stożkowe Typu S-E

Wibroizolator (Odbojnik) Stożkowy Typ SE (średnica od 20 do 85 mm): M6, M8, M10, M12, Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon VMQ, Część metalowa: Stal ocynkowana lub Stal nierdzewna A2 lub A4.

Kod produktu

d1 (mm)

h (mm)

Cena brutto

21+

51+

Dostępność

Ilość

S-E2020M6X18-45

13.10 zł

12.71 zł

12.31 zł

8 tygodni

S-E2020M6X18-60

13.10 zł

12.71 zł

12.31 zł

8 tygodni

S-E2417M6X18-45

15.72 zł

15.25 zł

14.78 zł

8 tygodni

S-E2417M6X18-60

15.72 zł

15.25 zł

14.78 zł

8 tygodni

S-E2516M8X25-45

15.72 zł

15.25 zł

14.78 zł

8 tygodni

S-E2516M8X25-60

15.72 zł

15.25 zł

14.78 zł

8 tygodni

S-E2518M8X25-45

15.72 zł

15.25 zł

14.78 zł

8 tygodni

S-E2518M8X25-60

15.72 zł

15.25 zł

14.78 zł

8 tygodni

S-E3517M8X25-45

18.35 zł

17.80 zł

17.25 zł

8 tygodni

S-E3517M8X25-60

18.35 zł

17.80 zł

17.25 zł

8 tygodni
