Wibroizolatory Profilowane
Posiadamy w ofercie bardzo szeroki wybór Wibroizolatorów Profilowanych (zwanych również profiled bobbin mounts).
Posiadamy w ofercie trzy typy tych uniwersalnych i szeroko stosowanych amortyzatorów gumowo-metalowych:
Wibroizolatory tego typu idealnie sprawdzają się w miejscach gdzie występują duże siły dynamiczne, szczególnie siły ścinające, ale również w połączeniu z siłami ściskającymi. Unikalny kształt pozwala na zwiększenie trwałości zmęczeniowej amortyzatora.
Wibroizolatory Profilowane wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.
Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).
Posiadamy w ofercie również komponent spełniający wymagania Normy dotycząca ochrony przeciwpożarowej: EN45545-2
Wibroizolatory Profilowane standardowo wykonane są w trzech twardościach: 45 ShA, 50 ShA oraz 60 ShA.
Zastosowanie
- Zagęszczarki
- Klimatyzatory
- Sita
- Urządzenia sortujące
- Silniki spalinowe
- Urządzenia przemysłowe itp
Porównanie właściwości materiałów z jakich mogą być wyprodukowane wibroizolatory.
Właściwości |
Guma Naturalna |
K. etylenowo-propylenowo-dienowy |
Chloropren |
Kauczuk nitrylowo-butadeinowy |
Kauczuk fluorowy (Viton) |
Kauczuk silikonowy |
|
Oznaczenie Międzynarodowe |
NR |
EPDM |
CR |
NBR |
FKM |
VMQ |
|
Zakres twardości gumy w ShA |
25-95 |
20-95 |
20-90 |
20-95 |
50-90 |
20-90 |
|
Właściwości |
Wytrzymałość |
5 |
4 |
4 |
4 |
3 |
2 |
Wydłużenie |
5 |
4 |
4 |
4 |
3 |
5 |
|
Elastyczność |
5 |
4 |
3 |
3 |
0 |
4 |
|
Odporność na zerwania |
5 |
3 |
4 |
3 |
1 |
1 |
|
Odporność na ścieranie |
3 |
4 |
4 |
5 |
2 |
1 |
|
Odkształcenia Trwałe |
Przy maks. temp. roboczej |
3 |
1 |
2 |
3 |
0 |
0 |
W temp. pokojowej |
1 |
0 |
2 |
1 |
1 |
0 |
|
Odporność termiczna |
Min. Ciągła temp. pracy |
-50 |
-50 |
-40 |
-45 |
-30 |
-50 |
Maks. Ciągła temp. pracy |
80 |
130 |
100 |
110 |
220 |
210 |
|
Odporność |
Benzyna |
0 |
0 |
1 |
3 |
5 |
1 |
Olej mineralny w temp. 100 °C |
0 |
0 |
3 |
5 |
5 |
3 |
|
Wodny roztwór kwasów nieorganicznych o pH<7 |
1 |
5 |
3 |
3 |
5 |
3 |
|
Wodny roztwór zasad nieorganicznych o pH>7 |
2 |
5 |
3 |
2 |
5 |
1 |
|
Woda o temperaturze 100 °C |
2 |
5 |
3 |
3 |
5 |
3 |
|
Ozon i warunki atmosferyczne |
2 |
5 |
5 |
1 |
5 |
5 |
0- Nieodpowiedni

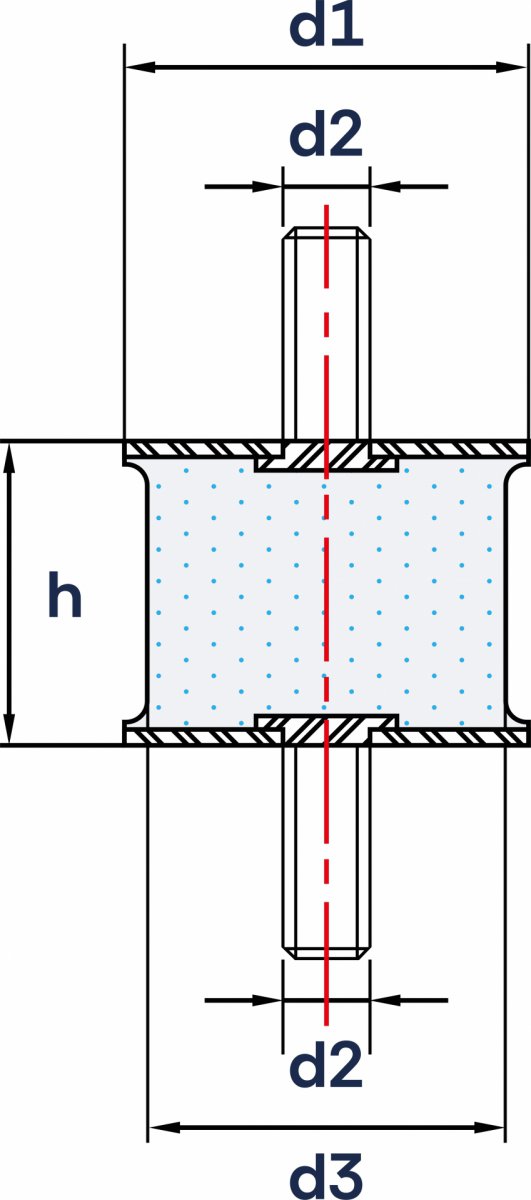

Wibroizolator Profilowany Typ PA (średnica od 20 do 100 mm): M6, M8, M10, M12, M16 Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon, VMQ, Część metalowa: Stal ocynkowana lub stal Nierdzewna A2 lub A4.
Kod produktu | d1 (mm) | h (mm) | d2 | l (mm) | max nacisk (kg) |
Cena brutto
|
Dostępność
|
Ilość | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PA2030-15M6X18-45 | 20 | 30 | M6 | 18 | 6 |
|
8 tygodni | ||||||
PA2030-15M6X18-60 | 20 | 30 | M6 | 18 | 11,5 |
|
8 tygodni | ||||||
PA2522-22M6X18-45 | 25 | 22 | M6 | 18 | 14,8 |
|
8 tygodni | ||||||
PA2522-22M6X18-60 | 25 | 22 | M6 | 18 | 29 |
|
8 tygodni | ||||||
PA4028-35M8X23-45 | 40 | 28 | M8 | 23 | 33 |
|
8 tygodni | ||||||
PA4028-35M8X23-60 | 40 | 28 | M8 | 23 | 66 |
|
8 tygodni | ||||||
PA4030-37M8X23-45 | 40 | 30 | M8 | 23 |
|
8 tygodni | |||||||
PA4030-37M8X23-60 | 40 | 30 | M8 | 23 |
|
8 tygodni | |||||||
PA4625-40M10X28-45 | 46 | 25 | M10 | 28 | 76 |
|
8 tygodni | ||||||
PA4625-40M10X28-60 | 46 | 25 | M10 | 28 | 152 |
|
8 tygodni |
Wibroizolator Profilowany Typ PB (średnica od 20 do 100 mm): M6, M8, M10, M12, M16 Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon, VMQ, Część metalowa: Stal ocynkowana lub stal Nierdzewna A2 lub A4.
Kod produktu | d1 (mm) | h (mm) | d2 | l (mm) | max nacisk (kg) |
Cena brutto
|
Dostępność
|
Ilość | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
PB2030-15M6X18-45 | 20 | 30 | M6 | 18 | 5,2 |
|
Wysyłka w ciągu 24 h | ||||||
PB2030-15M6X18-60 | 20 | 30 | M6 | 18 | 10,2 |
|
8 tygodni | ||||||
PB2522-22M6X18-45 | 25 | 22 | M6 | 18 | 14 |
|
8 tygodni | ||||||
PB2522-22M6X18-60 | 25 | 22 | M6 | 18 | 27 |
|
8 tygodni | ||||||
PB4028-35M823-60 | 40 | 28 | M8 | 23 | 52 |
|
8 tygodni | ||||||
PB4028-35M8X23-45 | 40 | 28 | M8 | 23 | 27 |
|
8 tygodni | ||||||
PB4030-37M8X23-45 | 40 | 30 | M8 | 23 |
|
8 tygodni | |||||||
PB4030-37M8X23-60 | 40 | 30 | M8 | 23 |
|
8 tygodni | |||||||
PB4625-40M10X28-45 | 46 | 25 | M10 | 28 | 71 |
|
8 tygodni | ||||||
PB4625-40M10X28-60 | 46 | 25 | M10 | 28 | 140 |
|
8 tygodni |
Wibroizolator Profilowany Typ PC (średnica od 20 do 100 mm): M6, M8, M10, M12, M16 Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon, VMQ, Część metalowa: Stal ocynkowana lub stal Nierdzewna A2 lub A4.
Kod produktu | d1 (mm) | h (mm) | d2 (mm) | max nacisk (kg) |
Cena brutto
|
Dostępność
|
Ilość | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
PC2030-15M6-45 | 20 | 30 | M6 | 4,5 |
|
8 tygodni | ||||||
PC2030-15M6-60 | 20 | 30 | M6 | 8,7 |
|
8 tygodni | ||||||
PC2522-22M6-45 | 25 | 22 | M6 | 12,5 |
|
8 tygodni | ||||||
PC2522-22M6-60 | 25 | 22 | M6 | 24,7 |
|
8 tygodni | ||||||
PC4028-35M8-45 | 40 | 28 | M8 | 22 |
|
8 tygodni | ||||||
PC4028-35M8-60 | 40 | 28 | M8 | 43 |
|
8 tygodni | ||||||
PC4030-37M8-45 | 40 | 30 | M8 |
|
8 tygodni | |||||||
PC4030-37M8-60 | 40 | 30 | M8 |
|
8 tygodni | |||||||
PC4625-40M10-45 | 46 | 25 | M10 | 64 |
|
8 tygodni | ||||||
PC4625-40M10-60 | 46 | 25 | M10 | 125 |
|
8 tygodni |
