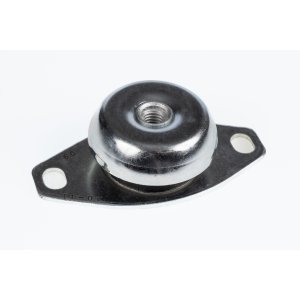

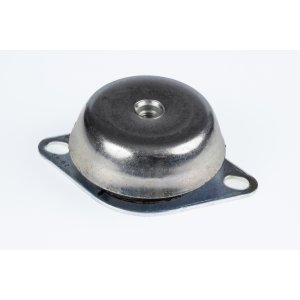

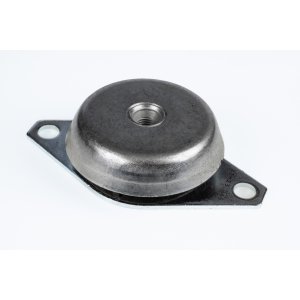

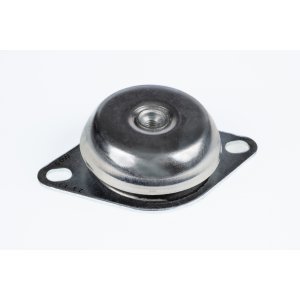

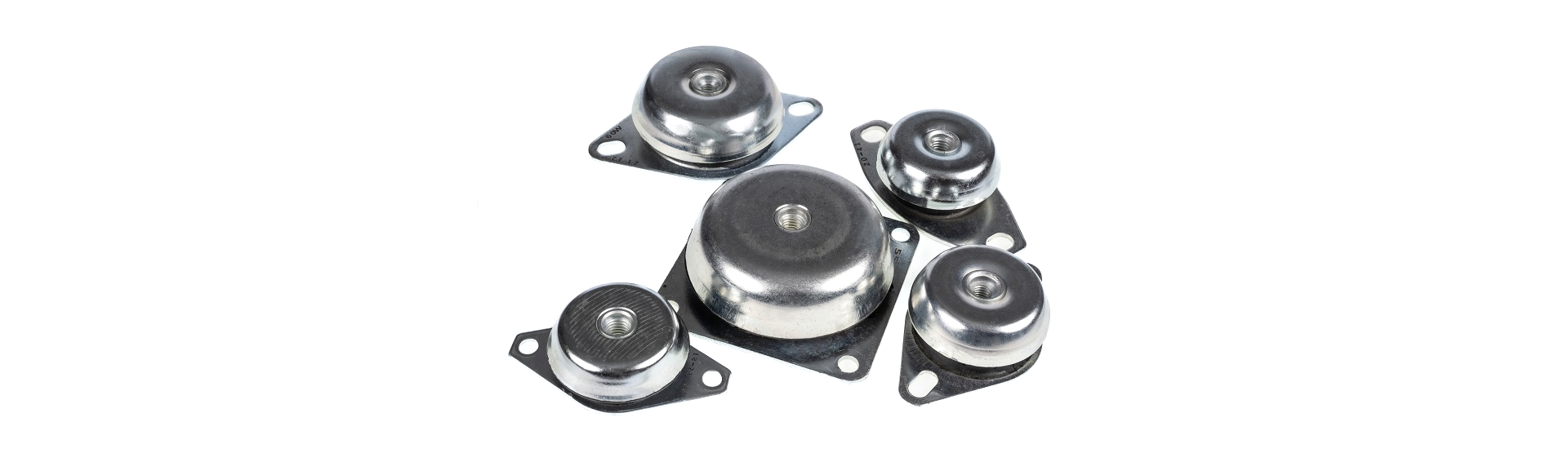

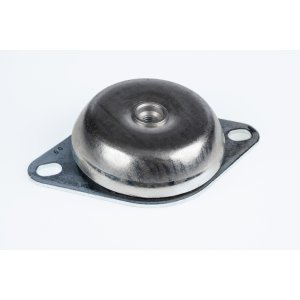

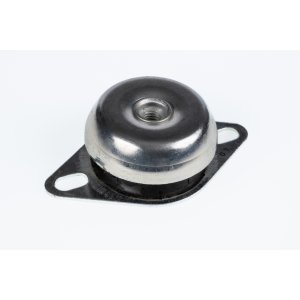

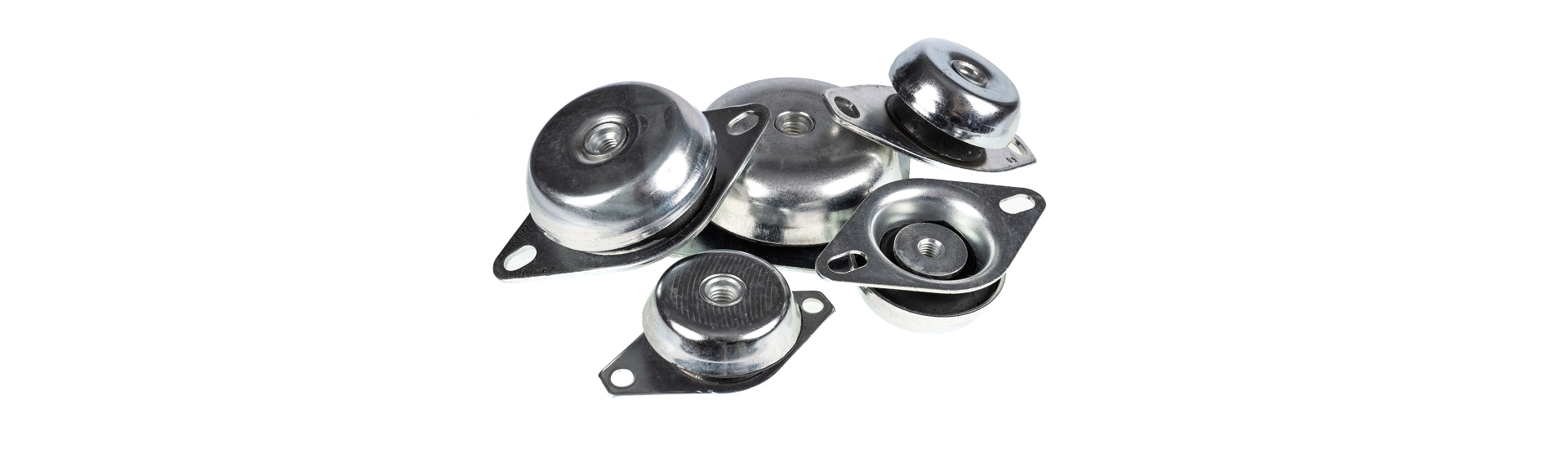

Wibroizolatory Daszkowe

Wibroizolatory Daszkowe można stosować w urządzeniach statycznych oraz mobilnych. Wibroizolatory DO oraz DK są łatwe w instalacjizapewniają wysoki poziom izolacji drgań oraz redukcję hałasu. Wibroizolatory daszkowe dostępne są w szerokiej gamie rozmiarów oraz twardości dzięki czemu wibroizolatory te posiadają duży zakres obciążeń, od 10 kg do 4000 kg.

Wibroizolatory Dzaszkowe Typu DO i DK to elementy antywibracyjne które mogą pracować przy obciążeniach ściskających oraz ścinających. Wysoka budowa wibroizolatorów daje możliwości ugięcia w wysokim stopniu pod ciężarem właściwym urządzenia co zapewnia doskonałą izolację drgań. Tego typu wibroizolatory dobieramy tak aby zapewnić izolacjędrgań w przediale 80-95%.

  • Zastosowanie: agregaty prądotwórcze, zespoły pompowe, sprężarki, wentylatory, generatory itp.



Główne cechy:

  • Idealne do maszyn wirnikowych
  • Wysoki poziom izolacji drań
  • Ochrona przeciw zachlapaniem oleju
  • Ochrona przed awarią

Posiadamy w ofercie dwa typy Wibroizolatorów Daszkowych:

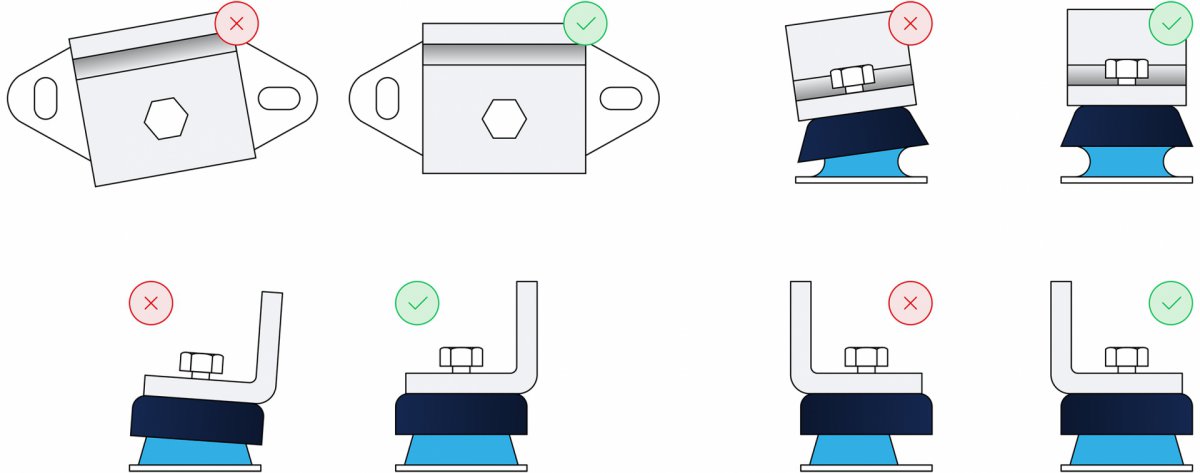

Prawidłowy montaż- wibroizolatory daszkowe

Schemat odpowiedniego monatażu - Wibroizolatory Maszynowe Daszkowe

Prawidłowy montaż- wibroizolatory daszkowe

Prawidłowy montaż - wibroizolatory maszynowe- daszkowe: Wibroizolatory należy montować pomiędzy dwiema równoległymi i idealnie płaskimi powierzchniami. Powyżej znajduje się schemat prawidłowego montażu wibroizolatorów oraz przykładowy nieprawidłowy montaż.

Faq

Jak odpowiednio dobrać wibroizolatory ?

Przewodnik do prostego doboru wibroizolatorów

1. Określ całkowitą masę urządzenia oraz ilość punktów podparcia ( wibroizolatorów ).

2. Oblicz ciężar jaki przypada na każdy wibroizolator (należy wziąć pod uwagę że ciężar może nie być równomiernie rozłożony).

3. Określ prędkość obrotową urządzenia lub częstotliwość drgań.

4. Sprawdź jakie jest ugięcie statyczne wibroizolatora i porównaj z poniższą tabelą



Prędkość

Obrotowa

Wymagany stopień tłumienia drgań w %
70% 80% 90%
1000 RPM 4.0mm 5.4mm 10mm
1500 RPM 1.8mm 2.5mm 4.5mm
3000 RPM 0.5mm 0.7mm 1.2mm



5. W oparciu o obciążenie wybierz odpowiedni typ wibroizolatora biorąc pod uwagę: czy sprzęt jest mobilny czy statyczny, wymagania sprzętu odnośnie montażu.

6. Upewnij się że wszystkie urządzenia wspomagające maszyny, jak rury wydechowe, rurociągi, przewody elektryczne są swobodnie połączone z izolowanym urządzeniem aby umożliwić swobodne poruszanie się sprzętu

Jakie są gównie cechy wibroizolatorów daszkowych ?

Główne cechy wibroizolatorów daszkowych:

  • Górna część metalowa wibroizolatora chroni gumę przed: Ozonem, Promieniowaniem UV, Olejami oraz przed mechanicznym uszkodzeniu elementu tłumiącego drgania czyli gumę.
  • Części metalowe wibroizolatorów posiadają ochronę antykorozyjną i są odpowiednie do zastosowań zewnętrznych.
  • Wibroizolator posiada zabezpieczenie w postaci blokującej tulejki która zapewnia niezawodną ochronę w przypadku awarii.
  • Zabezpieczenie wibroizolatora chroni przed zerwaniem się mocowania dzięki czemu jest idealnym wibroizolatorem do zastosowań w urządzeniach mobilnych.
  • Podstawa wibroizolatora posiada grawer twardości co pozwala identyfikację produktu nawet po kilku latach użytkowania.

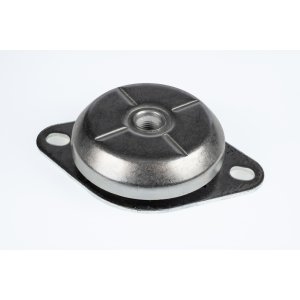

  • Niektóre modele wibroizolatorów daszkowych posiadają wytłoczony krzyż który poprawia odprowadzanie olejów oraz zapewnia większą wytrzymałość górnej częći wibroizolatora.
Wykres tłumienia drgań

Wykres

Wibroizolatory Daszkowe
Znaleziono 27 wyników

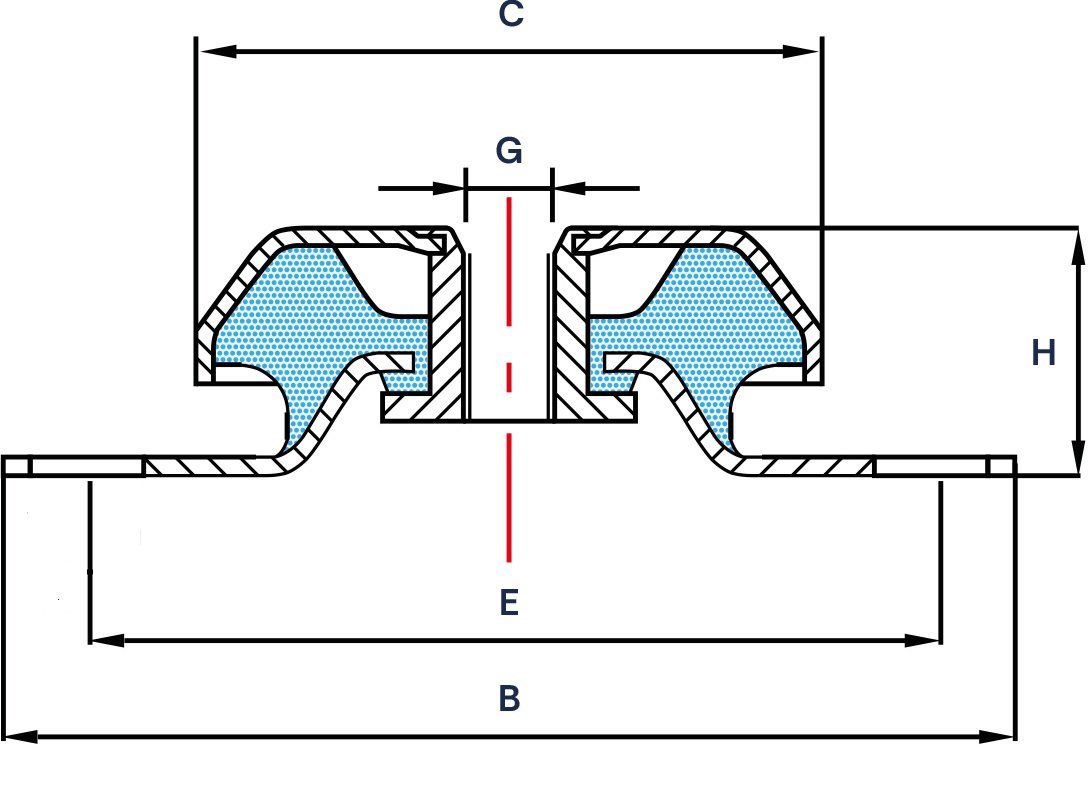

Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO-B-8048/23P-M8-40 80x48 23 68 M8 970 3
58.22 zł
Produkt na zamówienie
DO-B-8048/23P-M8-60 80x48 23 68 M8 1900 3
58.22 zł
Wysyłka w ciągu 24 h
DO-B-8048/23P-M8-70 80x48 23 68 M8 3000 3
58.22 zł
Produkt na zamówienie
DO-C-8048/23P-60 80x48 23 68 brak 1900 3
58.22 zł
Wysyłka w ciągu 24 h
DO8048/23P-M8-60 80x48 23 68 M8 1900 3
58.22 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO9464/35P-M12-40 94x64 35 76 M12 700 3.5
93.61 zł
Produkt na zamówienie
DO9464/35P-M12-60 94x64 35 76 M12 1000 3.5
93.61 zł
Wysyłka w ciągu 24 h
DO9464/35P-M12-70 94x64 35 76 M12 1300 3.5
93.61 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO-B-10162/30P-M10-40 101x62 30 85 M10 1200 3
105.73 zł
Produkt na zamówienie
DO10162/30P-M10-40 101x62 30 85 M10 1200 3
105.73 zł
Wysyłka w ciągu 24 h
DO10162/30P-M10-60 101x62 30 85 M10 1920 3
105.73 zł
Wysyłka w ciągu 24 h
DO10162/30P-M10-65 101x62 30 85 M10 3360 3
105.73 zł
Wysyłka w ciągu 24 h
DO10162/30P-M12-40 101x62 30 85 M12 1200 3
105.73 zł
Wysyłka w ciągu 24 h
DO10162/30P-M12-60 101x62 30 85 M12 1920 3
105.73 zł
Wysyłka w ciągu 24 h
DO10162/30P-M12-65 101x62 30 85 M12 3360 3
105.73 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO11064/35P-M10-40 110x64 35.5 88 M10 822 3.5
114.37 zł
Wysyłka w ciągu 24 h
DO11064/35P-M10-60 110x64 35.5 88 M10 1640 3.5
114.37 zł
Wysyłka w ciągu 24 h
DO11064/35P-M10-70 110x64 35.5 88 M10 1978 3.5
114.37 zł
Wysyłka w ciągu 24 h
DO11064/35P-M12-40 110x64 35.5 88 M12 822 3.5
114.37 zł
Wysyłka w ciągu 24 h
DO11064/35P-M12-60 110x64 35.5 88 M12 1640 3.5
114.37 zł
Wysyłka w ciągu 24 h
DO11064/35P-M12-70 110x64 35.5 88 M12 1978 3.5
114.37 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO12064/35P-M12-40 120x64 35 100 M12 400 4
122.84 zł
Wysyłka w ciągu 24 h
DO12064/35P-M12-60 120x64 35 100 M12 1000 4
122.84 zł
Wysyłka w ciągu 24 h
DO12064/35P-M12-70 120x64 35 100 M12 1400 4
122.84 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO13082/30P-M12-40 130x82 30 110 M12 3500 2.3
0 zł
Produkt na zamówienie
DO13082/30P-M12-60 130x82 30 110 M12 4200 2.3
0 zł
Produkt na zamówienie
DO13082/30P-M12-70 130x82 30 110 M12 5050 2.3
0 zł
Produkt na zamówienie
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO13579/30P-M10-40 135x79 30 110 M10 560 2
125.56 zł
Produkt na zamówienie
DO13579/30P-M10-60 135x79 30 110 M10 1320 2
125.56 zł
Wysyłka w ciągu 24 h
DO13579/30P-M10-70 135x79 30 110 M10 1600 2
0 zł
Produkt na zamówienie
DO13579/30P-M12-40 135x79 30 110 M12 560 2
125.78 zł
Wysyłka w ciągu 24 h
DO13579/30PC-M12-40 135x79 30 110 M12 1824 3.5
0 zł
Produkt na zamówienie
DO13579/30PC-M12-60 135x79 30 110 M12 3283 3.5
0 zł
Produkt na zamówienie
DO13579/30PC-M12-60 135x79 30 110 M12 4708 3.5
0 zł
Produkt na zamówienie
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO13583/30P-M10-50 135x83 30 110 M10 3833 3.4
139.24 zł
Wysyłka w ciągu 24 h
DO13583/30P-M12-70 135x83 30 110 M12 5050 2.3
139.24 zł
Wysyłka w ciągu 24 h
DO13583/35P-M10-60 135x83 35 110 M10 2310 4.5
139.24 zł
Wysyłka w ciągu 24 h
DO13583/35P-M12-40 135x83 35 110 M12 720 4.5
139.24 zł
Wysyłka w ciągu 24 h
DO13583/35P-M12-60 135x83 35 110 M12 2310 4.5
139.24 zł
Wysyłka w ciągu 24 h
DO13583/35P-M12-70 135x83 35 110 M12 5287 4.5
139.24 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO-B-13592/44P-M12-40 135x92 44 110 M12 2660 3.5
141.84 zł
Wysyłka w ciągu 24 h
DO13592/44P-M12-40 135x92 44 110 M12 2660 3.5
141.84 zł
Wysyłka w ciągu 24 h
DO13592/44P-M12-55 135x92 44 110 M12 3800 3.5
141.84 zł
Wysyłka w ciągu 24 h
DO13592/44P-M12-70 135x92 44 110 M12 5484 3.5
141.84 zł
Wysyłka w ciągu 24 h
DO13592/44P-M14-60 135x92 44 110 M14 3800 3.5
141.84 zł
Wysyłka w ciągu 24 h
DO13592/44P-M16-55 135x92 44 110 M16 3800 3.5
141.84 zł
Wysyłka w ciągu 24 h
DO13592/44P-M16-70 135x92 44 110 M16 5484 3.5
141.84 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO15092/35P-M10-60 150x92.5 35 124 M10 2000 3
154.26 zł
Wysyłka w ciągu 24 h
DO15092/35P-M12-40 150x92.5 35 124 M12 1400 3
154.26 zł
Wysyłka w ciągu 24 h
DO15092/35P-M12-60 150x92.5 35 124 M12 2000 3
154.26 zł
Wysyłka w ciągu 24 h
DO15092/35P-M12-70 150x92.5 35 124 M12 5000 3
154.26 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO169106/37P-M12-60 169x106 37 140 M12 9000 4
159.00 zł
Produkt na zamówienie
DO169106/37P-M16-40 169x106 37 140 M16 4000 4
159.00 zł
Wysyłka w ciągu 24 h
DO169106/37P-M16-60 169x106 37 140 M16 9000 4
159.00 zł
Wysyłka w ciągu 24 h
DO169106/37P-M16-70 169x106 37 140 M16 20000 4
159.00 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO169106/40P-M12-60 169x106 40 140 M12 4250 5
159.00 zł
Wysyłka w ciągu 24 h
DO169106/40P-M16-40 169x106 40 140 M16 2050 5
159.00 zł
Wysyłka w ciągu 24 h
DO169106/40P-M16-60 169x106 40 140 M16 4250 5
159.00 zł
Wysyłka w ciągu 24 h
DO169106/40P-M16-70 169x106 40 140 M16 5520 5
159.00 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO190119/49P-M14-60 190x119 49 160 M14 7875 4
0 zł
Produkt na zamówienie
DO190119/49P-M16-40 190x119 49 160 M16 4025 4
197.74 zł
Wysyłka w ciągu 24 h
DO190119/49P-M16-60 190x119 49 160 M16 7875 4
197.74 zł
Wysyłka w ciągu 24 h
DO190119/49P-M16-70 190x119 49 160 M16 10500 4
197.74 zł
Wysyłka w ciągu 24 h
DO190119/49P-M20-60 190x119 49 160 M20 7875 4
197.74 zł
Wysyłka w ciągu 24 h
DO190119/49P-M24-60 190x119 49 160 M24 7875 4
197.74 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO192124/43P-M16-40 192x124 43 157 M16 4130 4
206.89 zł
Wysyłka w ciągu 24 h
DO192124/43P-M16-60 192x124 43 157 M16 6445 4
206.89 zł
Wysyłka w ciągu 24 h
DO192124/43P-M16-70 192x124 43 157 M16 8057 4
206.89 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DO230158/60P-M16-40 230x158 60 200 M16 11056 4
0 zł
Produkt na zamówienie
DO230158/60P-M16-60 230x158 60 200 M16 27200 4
558.57 zł
Wysyłka w ciągu 24 h
DO230158/60P-M16-70 230x158 60 200 M16 34000 4
558.57 zł
Wysyłka w ciągu 24 h
DO230158/60P-M20-40 230x158 60 200 M20 11056 4
0 zł
Produkt na zamówienie
DO230158/60P-M20-60 230x158 60 200 M20 27200 4
558.57 zł
Wysyłka w ciągu 24 h
DO230158/60P-M20-70 230x158 60 200 M20 34000 4
558.57 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DK-B-108100/40P-M12-60 108x100 40 88 M12 14000 3
163.40 zł
Wysyłka w ciągu 24 h
DK108100/40P-M12-40 108x100 40 88 M12 5200 3
0 zł
Produkt na zamówienie
DK108100/40P-M12-60 108x100 40 88 M12 14000 3
0 zł
Produkt na zamówienie
DK108100/40P-M12-70 108x100 40 88 M12 19000 3
0 zł
Produkt na zamówienie
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DK-B-168150/51P-M16-60 168x150 51 132 M16 25000 4
435.71 zł
Wysyłka w ciągu 24 h
DK168150/51P-M16-40 168x150 51 132 M16 18000 4
0 zł
Produkt na zamówienie
DK168150/51P-M16-60 168x150 51 132 M16 25000 4
0 zł
Produkt na zamówienie
DK168150/51P-M16-70 168x150 51 132 M16 38250 4
0 zł
Produkt na zamówienie
DK168150/51P-M20-40 168x150 51 132 M20 18000 4
0 zł
Produkt na zamówienie
DK168150/51P-M20-60 168x150 51 132 M20 25000 4
0 zł
Produkt na zamówienie
DK168150/51P-M20-70 168x150 51 132 M20 38250 4
0 zł
Wysyłka w ciągu 24 h
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DK168135/50P-M16-40 168x135 50 132 M16 17000 3
0 zł
Produkt na zamówienie
DK168135/50P-M16-60 168x135 50 132 M16 24000 3
0 zł
Produkt na zamówienie
DK168135/50P-M16-70 168x135 50 132 M16 33000 3
0 zł
Produkt na zamówienie
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DK170162/58-M16-45 170x162 58 140-150 M16 9000 8
0 zł
Produkt na zamówienie
DK170162/58-M16-60 170x162 58 140-150 M16 16000 8
0 zł
Produkt na zamówienie
DK170162/58-M20-45 170x162 58 140-150 M20 9000 8
0 zł
Produkt na zamówienie
DK170162/58-M20-60 170x162 58 140-150 M20 16000 8
0 zł
Produkt na zamówienie
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DK181175/63P-M16-40 181x175 63 150 M16 34610 7
0 zł
Produkt na zamówienie
DK181175/63P-M16-60 181x175 63 150 M16 46550 7
0 zł
Produkt na zamówienie
DK181175/63P-M16-70 181x175 63 150 M16 55560 7
0 zł
Produkt na zamówienie
DK181175/63P-M20-40 181x175 63 150 M20 34610 7
0 zł
Produkt na zamówienie
DK181175/63P-M20-60 181x175 63 150 M20 46550 7
0 zł
Produkt na zamówienie
DK181175/63P-M20-70 181x175 63 150 M20 55560 4
0 zł
Produkt na zamówienie
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DK180183/85-M20-40 180x183 85 146 M20 10000 4
0 zł
Produkt na zamówienie
DK180183/85-M20-50 180x183 85 146 M20 12000 4
0 zł
Produkt na zamówienie
DK180183/85-M20-60 180x183 85 146 M20 16000 4
0 zł
Produkt na zamówienie
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DK192180/68-M20-45 192x180 68 149-163 M20 13000 9
0 zł
Produkt na zamówienie
DK192180/68-M20-60 192x180 68 149-163 M20 22000 8
0 zł
Produkt na zamówienie
DK192180/68-M20-75 192x180 68 149-163 M20 32000 6.5
0 zł
Produkt na zamówienie
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DK220224/105A-M24-45 220x224 105 180 M24 15000 18
0 zł
Produkt na zamówienie
DK220224/105A-M24-60 220x224 105 180 M24 30000 18
0 zł
Produkt na zamówienie
DK220224/105A-M24-75 220x224 105 180 M24 40000 13
0 zł
Produkt na zamówienie
Kod produktu B x C (mm) H (mm) E (mm) G Max obciążenie (N) Ugięcie (mm) Cena brutto Dostępność
Ilość
DK220224/105B-M24-45 220x224 105 180 M24 17500 8
0 zł
Produkt na zamówienie
DK220224/105B-M24-55 220x224 105 180 M24 27500 8
0 zł
Produkt na zamówienie
DK220224/105B-M24-65 220x224 105 180 M24 40000 7
0 zł
Produkt na zamówienie
Masz problem z doborem produktu? Skontaktuj się z nami!
