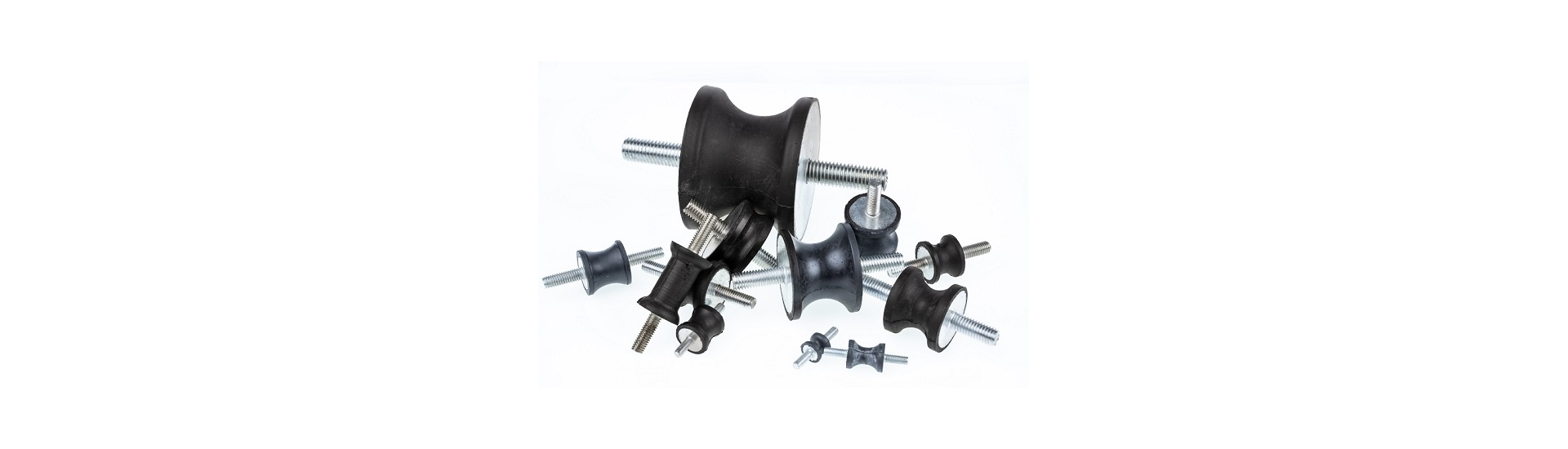

Wibroizolatory Taliowane
ProPolimer posiada w ofercie bardzo szeroki wybór wibroizolatorów Taliowanych (zwanych również waisted bobbin mounts).
Posiadamy w ofercie trzy typy tych uniwersalnych i szeroko stosowanych amortyzatorów gumowo- metalowych:
Wibroizolatory tego typu przeznaczone są głównie dla obciążeń ścinających ale mogą być także stosowane przy obciążeniach ściskających.
Wibroizolatory Taliowane wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.
Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).
Posiadamy w ofercie również komponent spełniający wymagania Normy dotycząca ochrony przeciwpożarowej: EN45545-2
Wibroizolatory Taliowane standardowo wykonane są w trzech twardościach: 45 ShA, 50 ShA oraz 60 ShA.
Cechy
- Zakres temperatury pracy: od -40 °C do +80 °C
- Materiał: Kauczuk Naturalny NR
Zastosowanie
- Sprzęt lekki
- Podajniki wibracyjne
- Silniki elektryczne i prądnice
- Panele sterowania
- Zagęszczarki wibracyjne
Porównanie właściwości materiałów z jakich mogą być wyprodukowane wibroizolatory.
|
Właściwości |
Guma Naturalna |
K. etylenowo-propylenowo-dienowy |
Chloropren |
Kauczuk nitrylowo-butadeinowy |
Kauczuk fluorowy (Viton) |
Kauczuk silikonowy |
|
|
Oznaczenie Międzynarodowe |
NR |
EPDM |
CR |
NBR |
FKM |
VMQ |
|
|
Zakres twardości gumy w ShA |
25-95 |
20-95 |
20-90 |
20-95 |
50-90 |
20-90 |
|
|
Właściwości |
Wytrzymałość |
5 |
4 |
4 |
4 |
3 |
2 |
|
Wydłużenie |
5 |
4 |
4 |
4 |
3 |
5 |
|
|
Elastyczność |
5 |
4 |
3 |
3 |
0 |
4 |
|
|
Odporność na zerwania |
5 |
3 |
4 |
3 |
1 |
1 |
|
|
Odporność na ścieranie |
3 |
4 |
4 |
5 |
2 |
1 |
|
|
Odkształcenia Trwałe |
Przy maks. temp. roboczej |
3 |
1 |
2 |
3 |
0 |
0 |
|
W temp. pokojowej |
1 |
0 |
2 |
1 |
1 |
0 |
|
|
Odporność termiczna |
Min. Ciągła temp. pracy |
-50 |
-50 |
-40 |
-45 |
-30 |
-50 |
|
Maks. Ciągła temp. pracy |
80 |
130 |
100 |
110 |
220 |
210 |
|
|
Odporność |
Benzyna |
0 |
0 |
1 |
3 |
5 |
1 |
|
Olej mineralny w temp. 100 °C |
0 |
0 |
3 |
5 |
5 |
3 |
|
|
Wodny roztwór kwasów nieorganicznych o pH<7 |
1 |
5 |
3 |
3 |
5 |
3 |
|
|
Wodny roztwór zasad nieorganicznych o pH>7 |
2 |
5 |
3 |
2 |
5 |
1 |
|
|
Woda o temperaturze 100 °C |
2 |
5 |
3 |
3 |
5 |
3 |
|
|
Ozon i warunki atmosferyczne |
2 |
5 |
5 |
1 |
5 |
5 |
|
Faq
Wibroizolator taliowany posiada wcięcie w części gumowej.
Dzięki swojej budowie wibroizolator jest znacznie bardziej elastyczny od tradycyjnych wibroizolatorów cylindrycznych (walcowych). Dzięki temu wibroizolator ulega znacznie większej kompresji pod obciążeniem co przekłada się na lepsze tłumienie drgań. W szczególności poleca się ten typ wibroiozolatora do zastosowania w lekkich urządzeniach które emitują duże wibracje.
Dodatkowo dzięki wcięciu w części gumowej wibroizolatora siły działające na połączenie w procesie wulkanizacji elementu gumowego z elementem metalowym wibroizolatora są zmniejszone, co znacznie wydłuża żywotność oraz wytrzymałość wibroizolatora.
Wibroizolatory taliowane polecane są dla urządzeń :
- małe pompy
- małe wentylatory
- zagęszczarki
- małe silniki elektryczne
- panele sterujące
- szafy sterownicze
Wibroizolator Taliowany Typ TA (średnica od 9 do 95 mm): M4, M5, M6, M8, M10, M12, M16 Twardość: 35, 40, 45, 50, 55, 60, 65, 70, 75, (ShA), Materiał: CR, NR, NBR, EPDM, Silikon VMQ, Część metalowa: Stal ocynkowana.

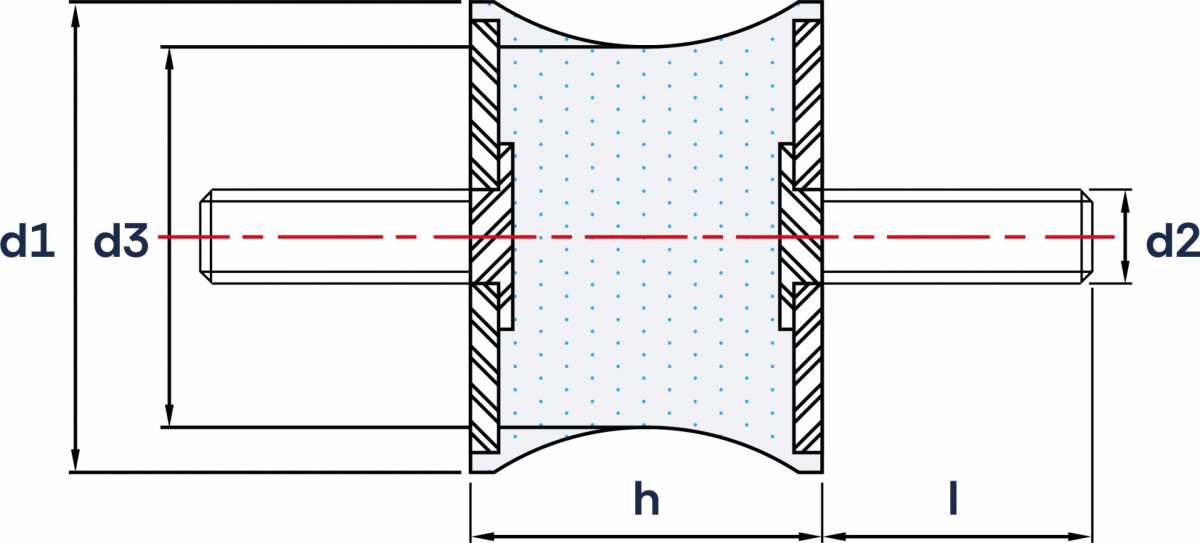

| Kod produktu | d1 (mm) | h (mm) | d2 | l (mm) | max nacisk (kg) | max ścięcie (kg) |
Cena brutto
|
Dostępność
|
Ilość | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TA1008-4.5M4X10-35-A2-CR | 10 | 8 | M4 | 10 | 0.5 | 0.10 |
|
Wysyłka w ciągu 24 h | ||||||
| TA1008-4.5M4X10-45 | 10 | 8 | M4 | 10 | 0.75 | 0.16 |
|
Wysyłka w ciągu 24 h | ||||||
| TA1008-4.5M4X10-60 | 10 | 8 | M4 | 10 | 1.5 | 0.32 |
|
8 tygodni | ||||||
| TA1010-8M4X10-45 | 10 | 10 | M4 | 10 | 1.5 | 0.36 |
|
Wysyłka w ciągu 24 h | ||||||
| TA1010-8M4X10-60 | 10 | 10 | M4 | 10 | 2.3 | 0.5 |
|
Wysyłka w ciągu 24 h | ||||||
| TA1215-7M4X10 | 12 | 15 | M4 | 10 |
|
Wysyłka w ciągu 24 h | ||||||||
| TA1515-12M4X10-45 | 15 | 15 | M4 | 10 | 6 | 1.8 |
|
8 tygodni | ||||||
| TA1515-12M4X10-60 | 15 | 15 | M4 | 10 | 9 | 2.6 |
|
Wysyłka w ciągu 24 h | ||||||
| TA1515-8.5M4X10-45 | 15 | 15 | M4 | 10 | 5.6 | 1.5 |
|
8 tygodni | ||||||
| TA1515-8.5M4X10-60 | 15 | 15 | M4 | 10 | 8.7 | 2.3 |
|
Wysyłka w ciągu 24 h | ||||||

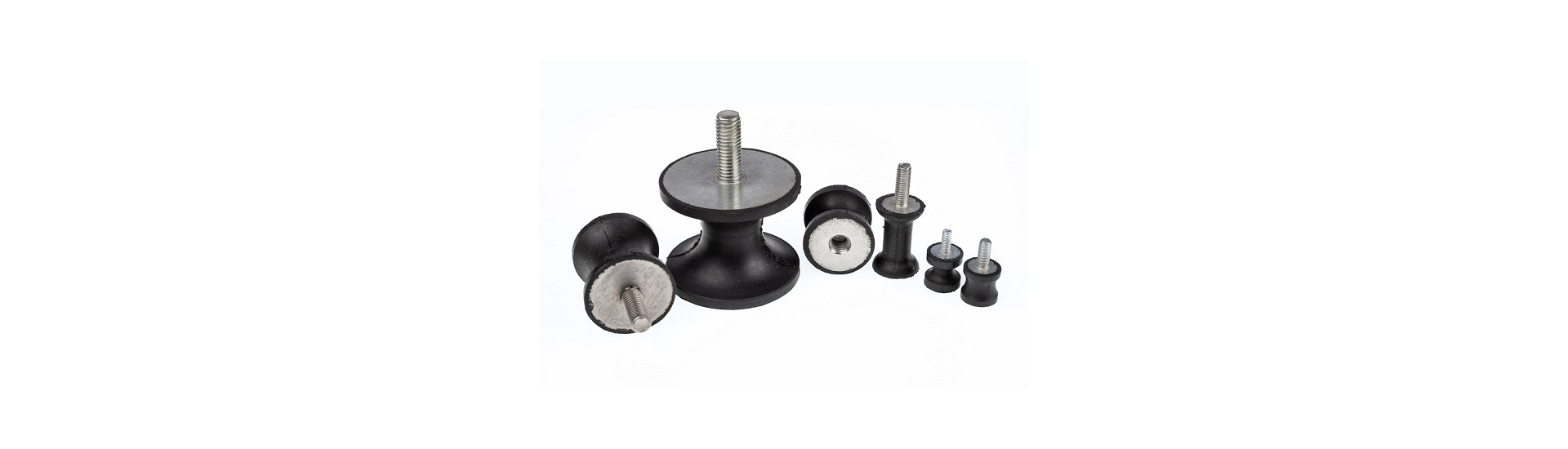

Wibroizolator Taliowany Typ TB (średnica od 9 do 95 mm): M4, M5, M6, M8, M10, M12, M16 Twardość: 35, 45, 60, (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
| Kod produktu | d1 (mm) | h (mm) | d2 | l (mm) | max nacisk (kg) | max ścięcie (kg) |
Cena brutto
|
Dostępność
|
Ilość | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TB1010-8M4X10-45 | 10 | 10 | M4 | 10 | 1.5 | 0.36 |
|
Wysyłka w ciągu 24 h | ||||||
| TB1010-8M4X10-60 | 10 | 10 | M4 | 10 | 2.3 | 0.5 |
|
8 tygodni | ||||||
| TB1515-12M4X10-45 | 15 | 15 | M4 | 10 | 6 | 1.8 |
|
8 tygodni | ||||||
| TB1515-12M4X10-60 | 15 | 15 | M4 | 10 | 9 | 2.6 |
|
8 tygodni | ||||||
| TB1515-8,5M4X10-45 | 15 | 15 | M4 | 10 | 5.6 | 1.5 |
|
Wysyłka w ciągu 24 h | ||||||
| TB1515-8,5M4X10-60 | 15 | 15 | M4 | 10 | 8.7 | 2.3 |
|
8 tygodni | ||||||
| TB1515-12M5X12-35 | 15 | 15 | M5 | 12 | 4 | 1 |
|
Wysyłka w ciągu 24 h | ||||||
| TB1515-12M5X12-45 | 15 | 15 | M5 | 12 | 6 | 1.8 |
|
Wysyłka w ciągu 24 h | ||||||
| TB1515-12M5X12-60 | 15 | 15 | M5 | 12 | 7.5 | 2.1 |
|
Wysyłka w ciągu 24 h | ||||||
| TB2015-14M6X18-45 | 20 | 15 | M6 | 18 | 10 | 2.5 |
|
8 tygodni | ||||||

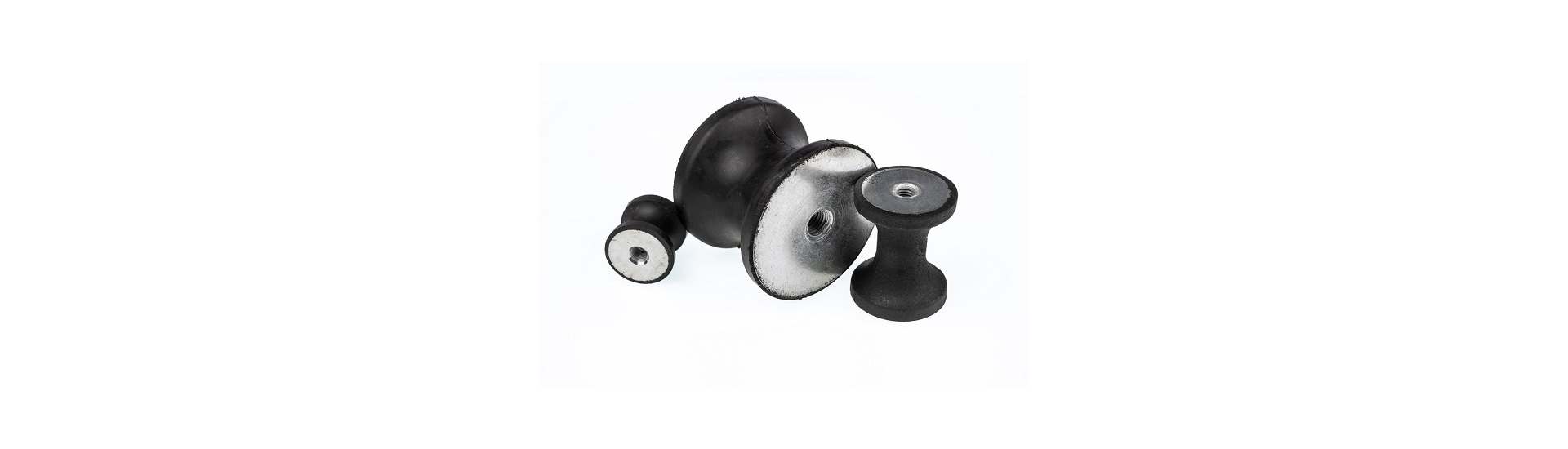

Wibroizolator Taliowany Typ TC (średnica od 9 do 95 mm): M4, M5, M6, M8, M10, M12, M16 Twardość: 55, 60, (ShA), Materiał: NR, Część metalowa: Stal ocynkowana.
| Kod produktu | d1 (mm) | h (mm) | d2 | max nacisk (kg) | max ścięcie (kg) |
Cena brutto
|
Dostępność
|
Ilość | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TC1515-12M4-45 | 15 | 15 | M4 | 6 | 1.8 |
|
8 tygodni | ||||||
| TC1515-12M4-60 | 15 | 15 | M4 | 9 | 2.6 |
|
8 tygodni | ||||||
| TC1515-8,5M4-45 | 15 | 15 | M4 | 5.6 | 1.5 |
|
8 tygodni | ||||||
| TC1515-8,5M4-60 | 15 | 15 | M4 | 8.7 | 2.3 |
|
8 tygodni | ||||||
| TC2015-14M6-45 | 20 | 15 | M6 | 10 | 2.5 |
|
8 tygodni | ||||||
| TC2015-14M6-60 | 20 | 15 | M6 | 15 | 3.8 |
|
8 tygodni | ||||||
| TC2019-14M6-45 | 20 | 19 | M6 | 9 | 2 |
|
8 tygodni | ||||||
| TC2019-14M6-60 | 20 | 19 | M6 | 13 | 3 |
|
8 tygodni | ||||||
| TC2020-16M6-45 | 20 | 20 | M6 | 8 | 1.9 |
|
8 tygodni | ||||||
| TC2020-16M6-60 | 20 | 20 | M6 | 12.5 | 3 |
|
8 tygodni | ||||||
