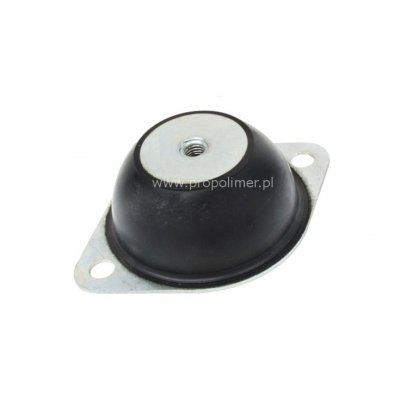

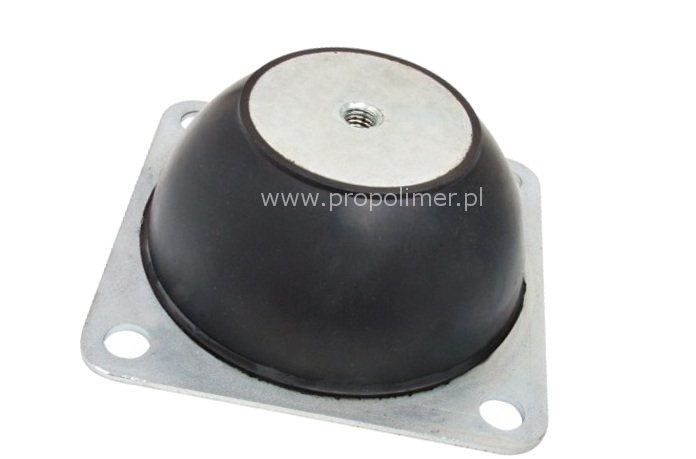

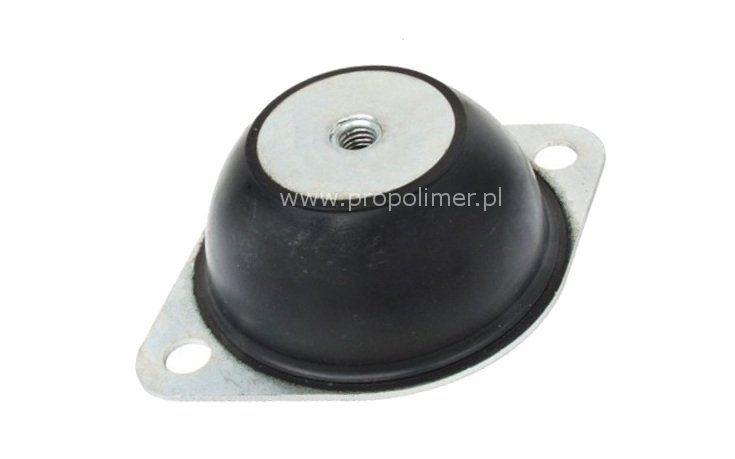

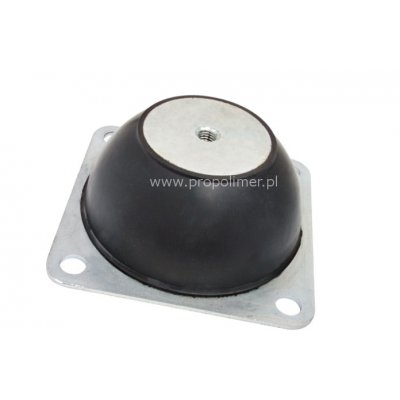

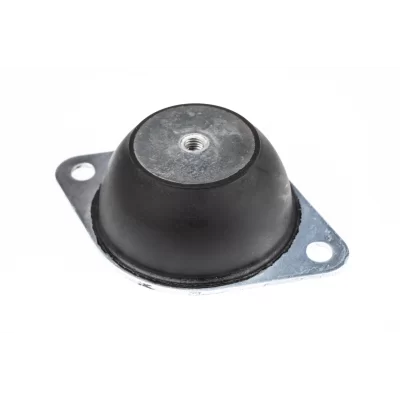

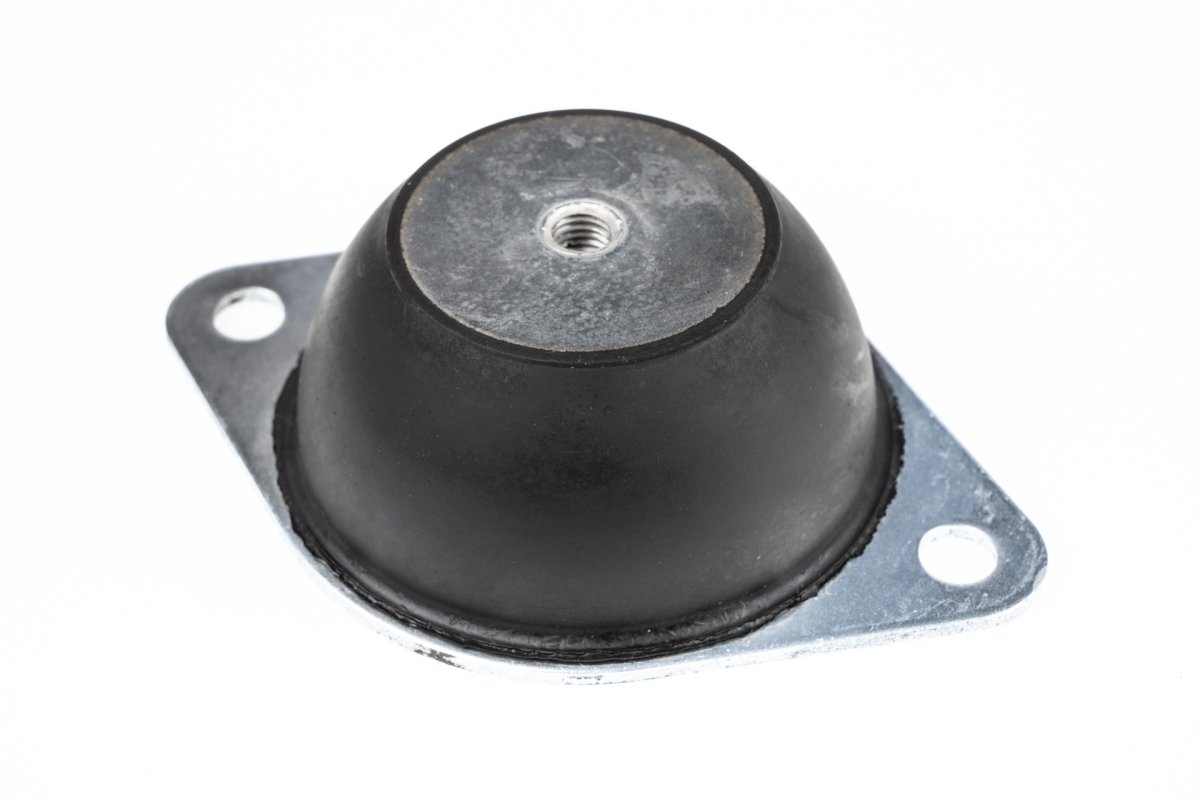

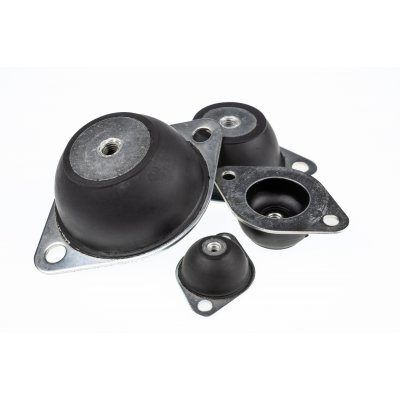

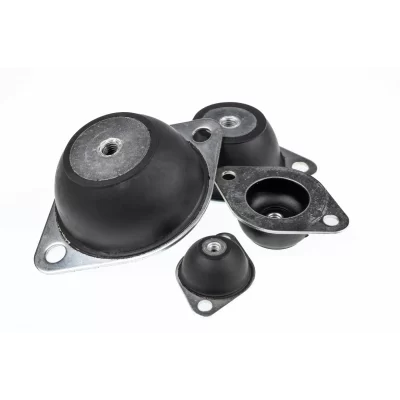

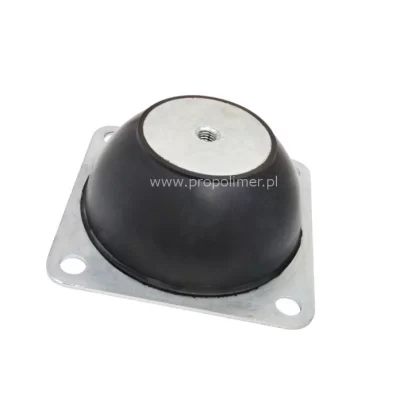

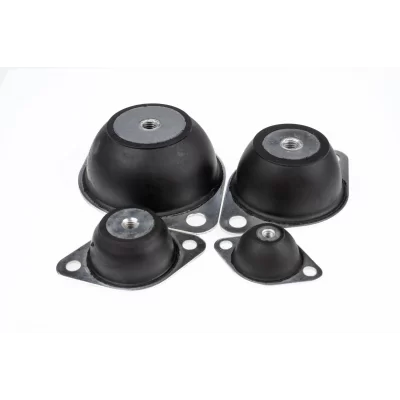

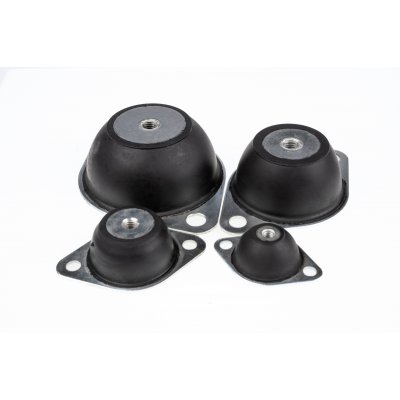

Wibroizolator Kołnierzowy Typu WWU

Wibroizolator Kołnierzowy Typu WWU
zdjecie-1
zdjecie-2
zdjecie-3
zdjecie-4
zdjecie-5
Wibroizolator Kołnierzowy Typu WWU
zdjecie-1
zdjecie-2
zdjecie-3
zdjecie-4
zdjecie-5
Dostawa od: 9.9 zł

Cechy produktu:

  • Materiał: Kauczuk Naturalny NR
  • Twardość (Shore A): 45 ShA oraz 60 ShA
  • Temperatura maksymalna (°C): 80
  • Temperatura minimalna (°C): -40

Zastosowanie:

  • Pompy
  • Wentylatory
  • Sprężarki
  • Ochrona w transporcie

Na zamówienie ​wibroizolatory dostępne również w wersji :

  • Materiał: CR, NBR, EPDM, VMQ
  • Stal: A2, A4
  • Spełniające wymagania Normy dotyczącej ochrony przeciwpożarowej: EN45545-2
Przejdź do rozmiarów Zamów telefonicznie Zapytaj o produkt
Wibroizolator Kołnierzowy Typu WWU

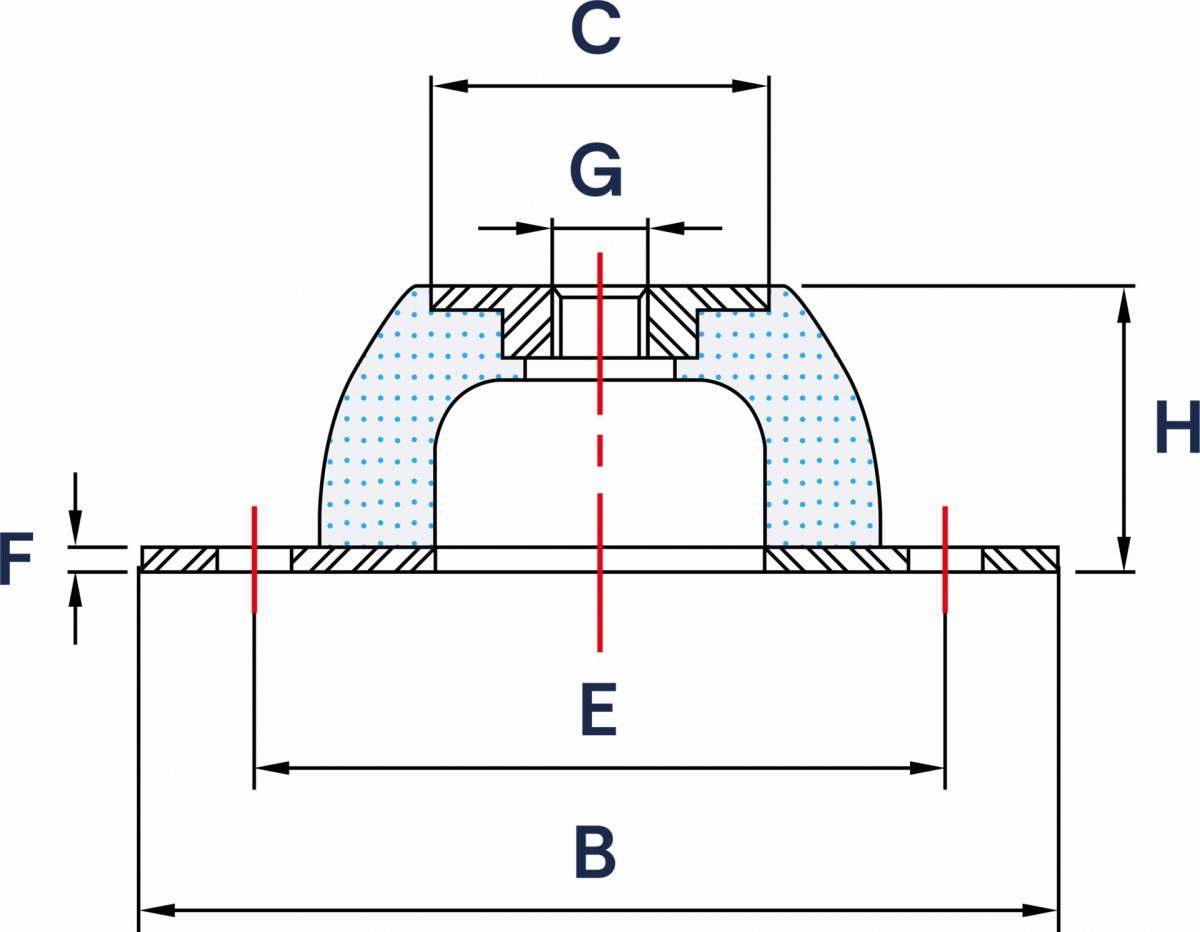

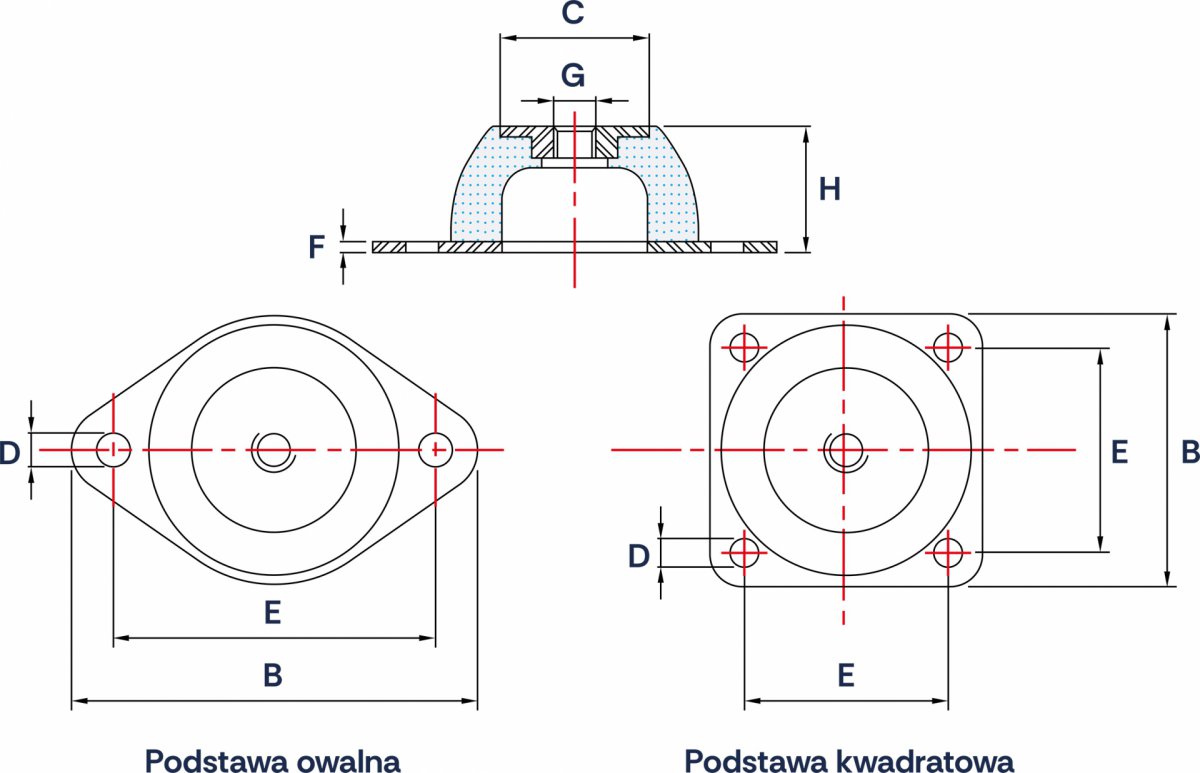

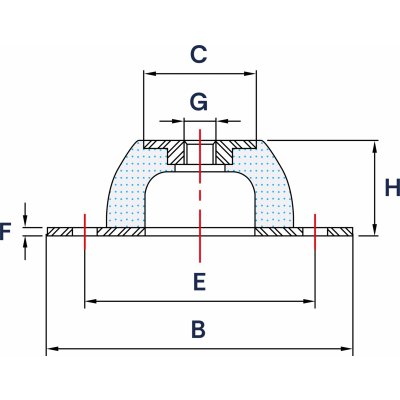

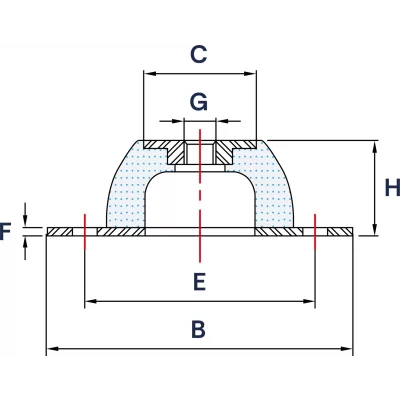

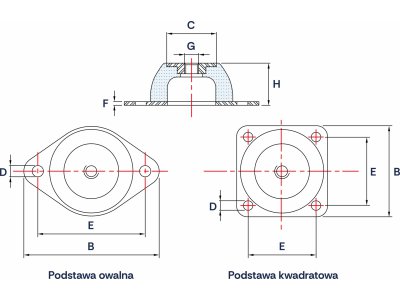

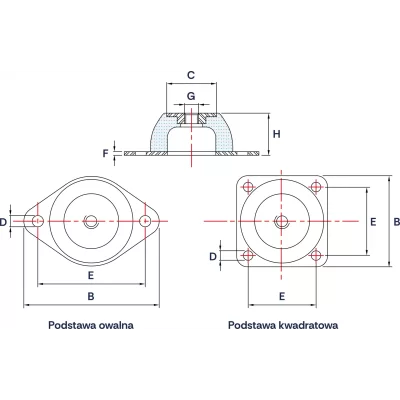

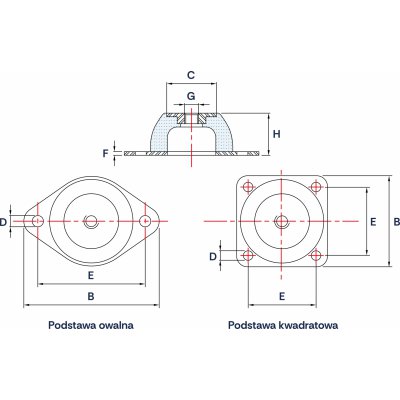

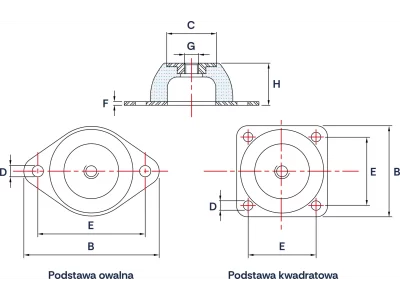

Kod produktu B x C (mm)
H
E (mm)
G
Max obciążenie (N) Cena brutto Dostępność
Ilość
WWU6420M6-40 64x43 20 50 M6 3,5
24.77 zł
Wysyłka w ciągu 24 h
WWU6420M6-60 64x43 20 50 M6 9
24.77 zł
Wysyłka w ciągu 24 h
WWU6420M6-70 64x43 20 50 M6 13
24.77 zł
8 tygodni
WWU8525M8-40 85x56 25 66 M8 20
35.38 zł
Wysyłka w ciągu 24 h
WWU8525M8-60 85x56 25 66 M8 50
35.38 zł
Wysyłka w ciągu 24 h
WWU8525M8-70 85x56 25 66 M8 61
35.38 zł
Wysyłka w ciągu 24 h
WWU11435M10-40 114x76 35 92 M10 40
51.80 zł
Wysyłka w ciągu 24 h
WWU11435M10-60 114x76 35 92 M10 80
51.80 zł
Wysyłka w ciągu 24 h
WWU11435M10-70 114x76 35 92 M10 101
51.80 zł
Wysyłka w ciągu 24 h
WWU13640M10-40 136x96 40 110 M10 70
70.09 zł
Wysyłka w ciągu 24 h
WWU13640M10-60 136x96 40 110 M10 130
70.09 zł
Wysyłka w ciągu 24 h
WWU13640M10-70 136x96 40 110 M10 157
70.09 zł
8 tygodni
WWU15063M12-40 150x150 63 120 M12 280
201.28 zł
8 tygodni
WWU15063M12-60 150x150 63 120 M12 500
201.28 zł
8 tygodni
WWU15063M12-70 150x150 63 120 M12 793
201.28 zł
8 tygodni
WWU15145M10-40 151x101 45 124 M10 130
84.91 zł
Wysyłka w ciągu 24 h
WWU15145M10-60 151x101 45 124 M10 220
84.91 zł
Wysyłka w ciągu 24 h
WWU15145M10-70 151x101 45 124 M10 320
84.91 zł
8 tygodni
WWU20085M16-40 200x200 85 160 M16 380
0 zł
Produkt na zamówienie
WWU20085M16-60 200x200 85 160 M16 750
0 zł
Produkt na zamówienie
WWU20085M16-70 200x200 85 160 M16 1103
0 zł
Produkt na zamówienie
WWU310160M24-40 310x310 160 250 M24 1400
0 zł
Produkt na zamówienie
WWU310160M24-60 310x310 160 250 M24 2500
0 zł
Produkt na zamówienie
WWU310160M24-70 310x310 160 250 M24 3381
0 zł
Produkt na zamówienie
Wibroizolator Kołnierzowy Typu WWU

Tabela Dopuszczalnych obciążeń oraz ugięcia pod maksymalnym obciążeniem



Numer Katalogowy 40 ShA 60 ShA 70 ShA
kg mm kg mm kg mm
WWU6420M6 3,5 3 9 3 13 2,7
WWU8525M8 20 4,5 40 4,5 57 4
WWU11435M10 38 5 69 4,8 101 4,5
WWU13640M10 60 7 100 6,5 147 6
WWU15145M10 130 10 220 9 320 8,5
WWU15063M12 270 14,5 540 13 793 9,5
WWU20085M16 375 17 750 15,5 1103 12
WWU310160M24 1150 46 2300 41,5 3381 37



Przewodnik do prostego doboru wibroizolatorów

1. Określ całkowitą masę urządzenia oraz ilość punktów podparcia ( wibroizolatorów ).

2. Oblicz ciężar jaki przypada na każdy wibroizolator (należy wziąć pod uwagę że ciężar może nie być równomiernie rozłożony).

3. Określ prędkość obrotową urządzenia lub częstotliwość drgań.

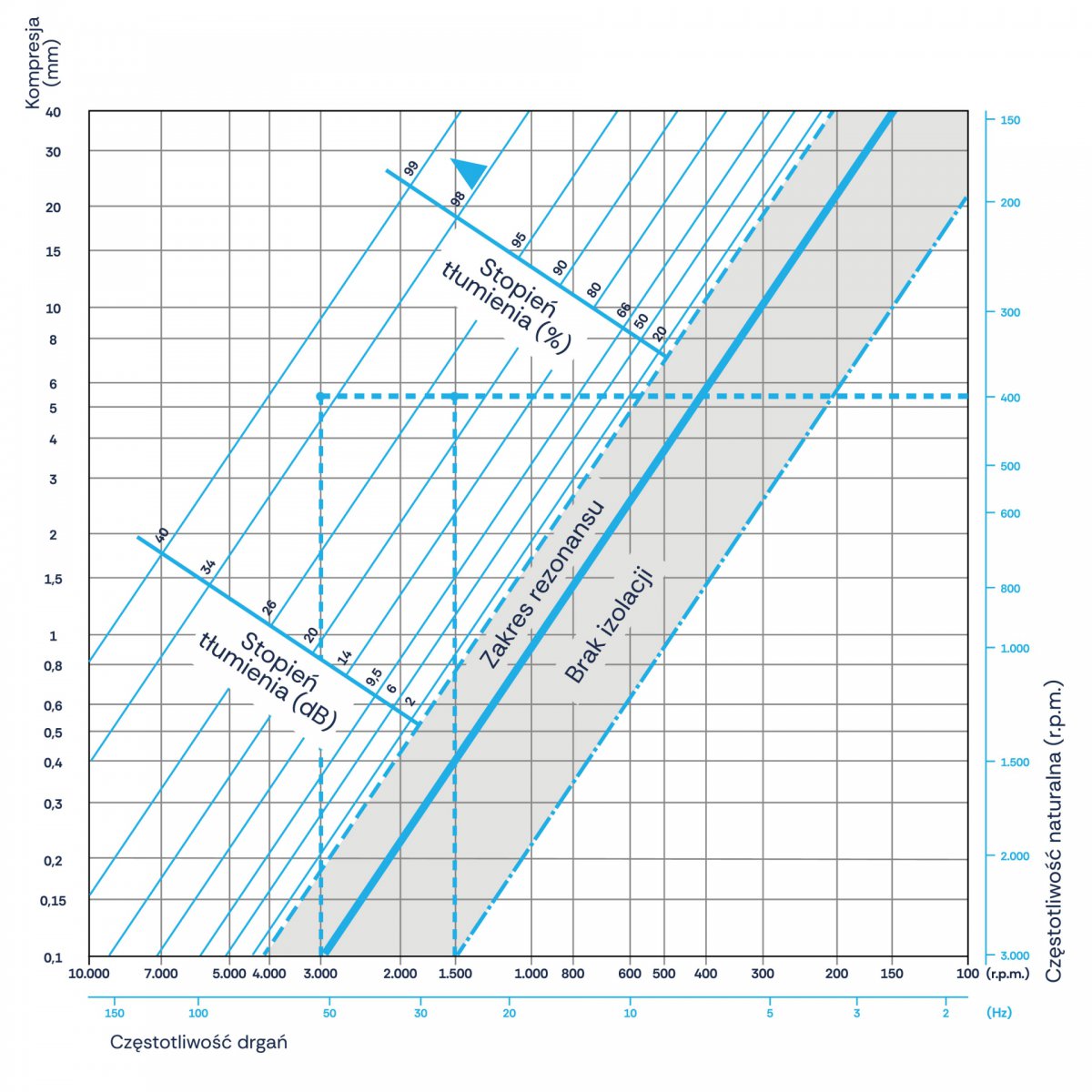

4. Sprawdź jakie jest ugięcie statyczne wibroizolatora i porównaj z poniższą tabelą



Prędkość

Obrotowa

 Wymagany stopień tłumienia drgań w %
70% 80% 90%
1000 RPM 4.0mm 5.4mm 10mm
1500 RPM 1.8mm 2.5mm 4.5mm
3000 RPM 0.5mm 0.7mm 1.2mm



5. W oparciu o obciążenie wybierz odpowiedni typ wibroizolatora biorąc pod uwagę: czy sprzęt jest mobilny czy statyczny, wymagania sprzętu odnośnie montażu.

6. Upewnij się że wszystkie urządzenia wspomagające maszyny, jak rury wydechowe, rurociągi, przewody elektryczne są swobodnie połączone z izolowanym urządzeniem aby umożliwić swobodne poruszanie się sprzętu.

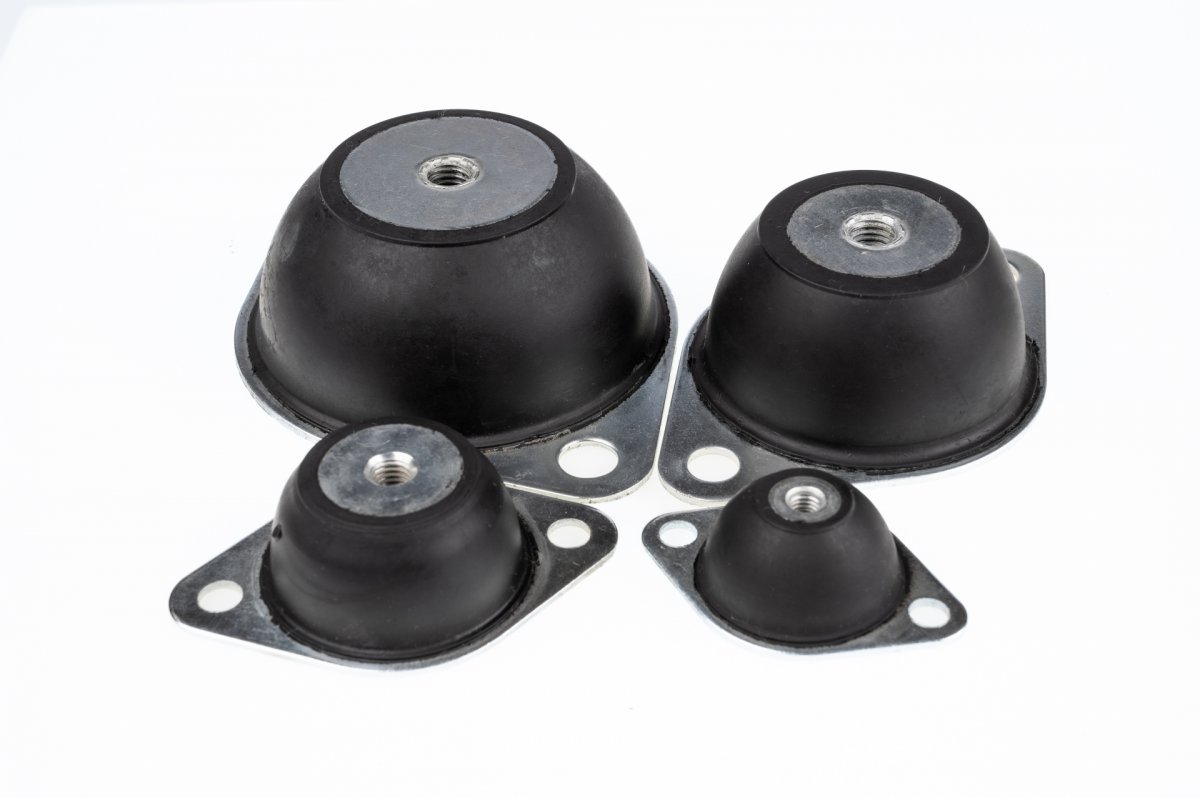

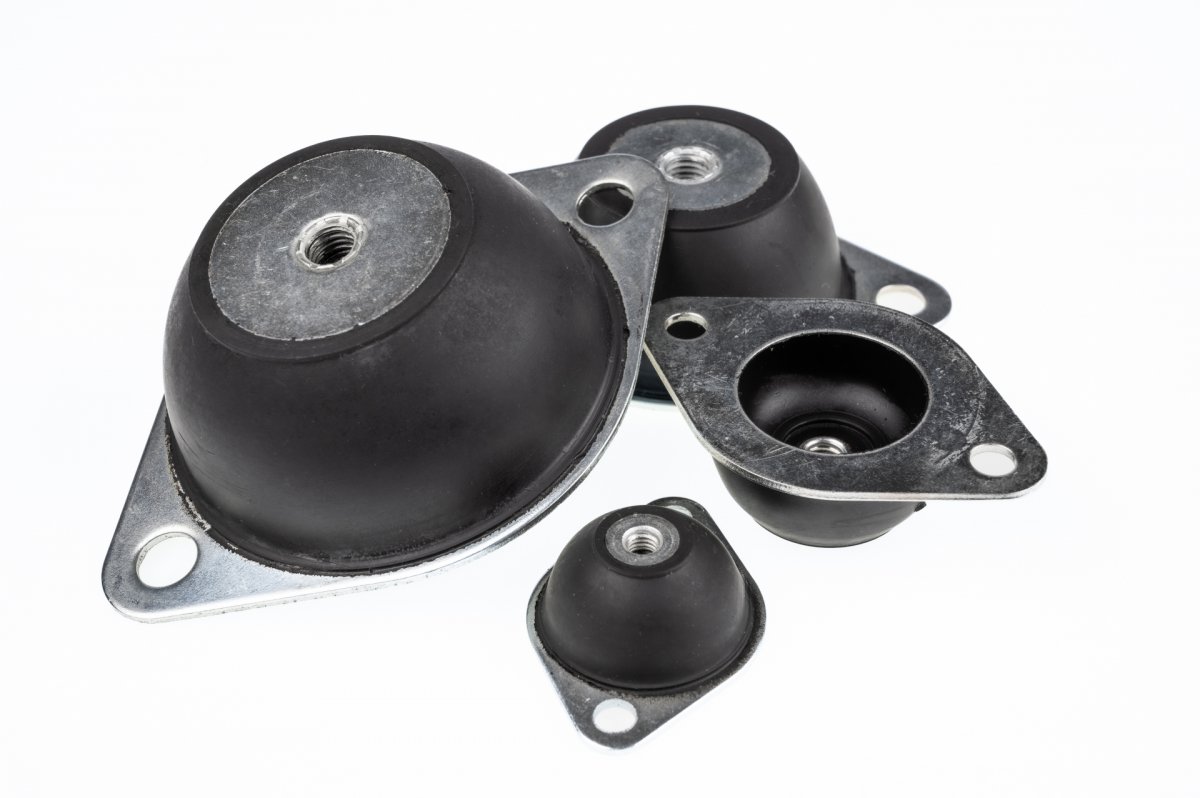

Wibroizolatory kołnierzowe pozwalają uzyskać wysoki poziom ugięcia, zapewniając doskonały poziom redukcji drgań i amortyzację zarówno w płaszczyźnie pionowej jak i poziomej. Mocowania te są tanie i łatwe w instalacji.

Zastosowania obejmują: - pompy, wentylatory, sprężarki, ochrona w transporcie.

Wibroizolatory WWU wykonane są z Kauczuku Naturalnego (NR) ale jesteśmy w stanie dostarczyć także Amortyzatory wykonane z innych Elastomerów takich jak: Chloropren (NeopreneR)- CR, NBR, EPDM, oraz z silikonu VMQ.

Część metalowa wykonana jest ze stali galwanizowanej ST37 (DIN EN 12329) ale opcjonalnie jesteśmy w stanie wykonać Wibroizolatory ze stali nierdzewnej A2 (AISI 304) lub A4 (AISI 316).

Wibroizolatory kołnierzowe standardowo wykonane są w trzech twardościach: 40 ShA, 60 ShA oraz 70 ShA.
